西门子plc维修技术

2020-12-02

随着工业自动化水平的不断提升,PLC所占据的地位可以说功不可没,虽然PLC是专为工业应用而设计,硬件设计有极高的安全性和稳定性,但是不乏一些自然原因和人为因素导致PLC损坏,不能正常使用。PLC的价格少则几百,多则上万,所以从节省开支方面讲,PLC损坏后还是具有一定的维修价值。

随着工业自动化水平的不断提升,PLC所占据的地位可以说功不可没,虽然PLC是专为工业应用而设计,硬件设计有极高的安全性和稳定性,但是不乏一些自然原因和人为因素导致PLC损坏,不能正常使用。PLC的价格少则几百,多则上万,所以从节省开支方面讲,PLC损坏后还是具有一定的维修价值。

PLC的维修技术,不单是PLC硬件上的修复,还有PLC外围线路以及软件的相互配合,再者,PLC不像单片机那样,是单一的芯片,加上少量电路就能工作,修复相对简单。PLC内部集成了CPU,存储器,I/O电路,通讯电路,开关电源等,是各部分协调工作,因此,单就PLC硬体上的维修,具有一定的学问。

PLC型号众多,但内部大同小异,原理基本一样。今天我们就西门子S7-200PLC为例,以图文并茂的方式讲解PLC硬件维修的一些思路和方法,以及对PLC初学者更好的理解PLC这问理论,有很好的帮助。

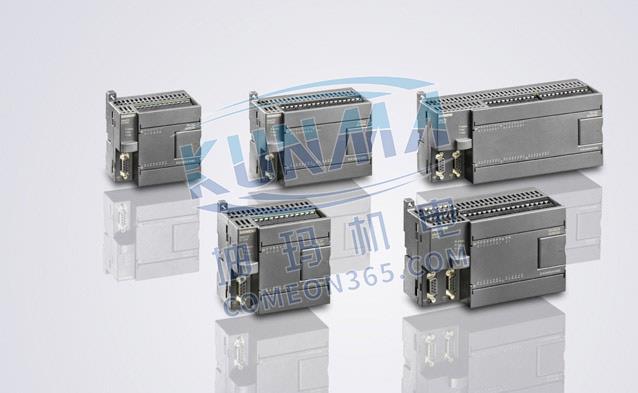

西门子plc维修技术图片1

s7-200_cpus_routing

CPU板为PLC中的核心部件,也是维修当中棘手的地方,CPU板出问题会导致PLC故障灯常亮,PLC不运行,现就CPU板各元件说明如下:

1:CPU元件:即中央处理器,和通用计算机一样,主要有运算器,控制器,寄存器以及实现它们之间联系的数据,控制及状态总线构成。西门子PLC CPU芯片针脚多(200pin),主要有地址总线,数据总线,I/O引脚,及附属检测针脚与对应的芯片进行联系,CPU坏,可导致PLC报警(SF灯亮),也会导致PLC某些输入输出点不正常,通讯不上等故障现象。损坏原因主要有CPU供电电压高(导致内部短,某些针脚对地短路)CPU老化等,损坏后用手摸,有发烫的感觉。此种CPU针脚多,更换麻烦,并且市场不容易买到配件,可以用拆机件替换。

2:ROM 即只读存储器,用于PLC厂商固化系统程序,实现指令解释,报警处理等,和PC机的BIOS差不多,如果里面的数据丢失,或芯片损坏会引起不开机,报警现象。在平时的维修当中,ROM故障所占的比例也是很大的。可以用编程器重刷固件程序(事先有备份),来解决此类问题。

3、RAM即随机存储器,主要存储工作数据,掉电数据丢失,供电断经常和备用电池和超级电容连接,以实现掉电数据保持。

4、运行指示灯,是判断PLC运行正常与否的主要依据。西门子S7-200在正常运行当中只有RUN灯(绿灯)亮,停止状态只有STOP灯(黄灯)亮,如果有故障灯(红灯)亮起,说明此时PLC已经出现硬件故障或软件故障。

PU板的背面部分主要提供了电源的转换,以提供芯片供电所需的合适的电压。此外还包含了用户程序存储器。在维修CPU板的时候,好先用编程器备份里面的数据,以免程序丢失,带来更大麻烦。

此板主要提供了输入端隔离,继电器驱动及输出电路,还有通信接口电路。维修相对简单。

此板为24V开关电源板,在此不再累述。

综上所述,PLC维修技术,并不是单一的电路板硬件维修,它牵涉到微电脑,数字电路,PLC原理,PLC编程,元件焊接等等技术的综合应用,只有在长期的维修当中积累经验,才能得到更快的进步。
