如何设置摆频发生器?

2020-11-27

功能

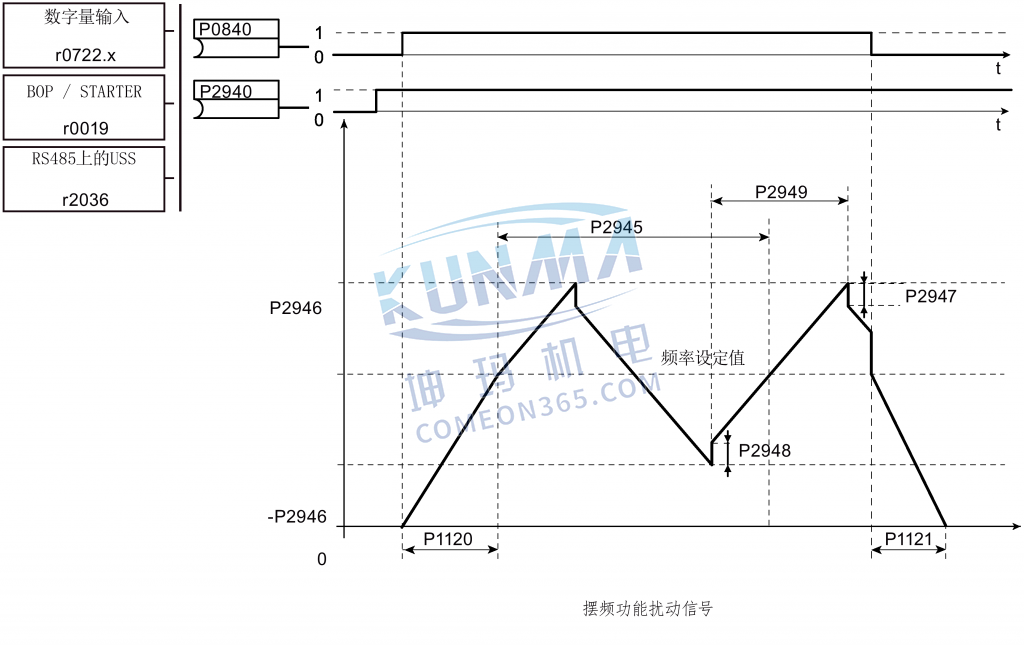

摆频发生器可对主设定值执行预定义的周期性中断,多用于纤维制造业的工艺中。;摆频;功能可通过;P2940;激活。;该功能与设定值方向无关,因此仅与设定值的绝对值相关。;摆;频信号作为附加设定值与主设定值相加。;在设定值发生改变时,摆频功能处于非激活状;态。;摆频信号同时还受大频率(P1082)的限制。

如何设置摆频发生器?

设置参数

参数 功能 设置
P2940 BI:;释放摆频功能 此参数定义了释放摆频功能的源。;工厂缺省值:0.0
P2945 摆频信号频率[Hz] 此参数设定摆频信号的频率。

范围:;0.001;至;10.000(工厂缺省值:1.000)

P2946 摆频信号振幅[%] 此参数以当前斜坡函数发生器(RFG)输出的比例设;定摆频信号的振幅值。

范围:;0.000;至;0.200(工厂缺省值:0.000)

P2947 摆频信号减量阶跃 此参数设定正信号期末的减量阶跃值。

范围:;0.000;至;1.000(工厂缺省值:0.000)

P2948 摆频信号增量阶跃 此参数设定负信号期末的增量阶跃值。

范围:;0.000;至;1.000(工厂缺省值:0.000)

P2949 摆频信号脉宽[%] 此参数设定上升和下降脉冲的相对宽度。;范围:;0;至;100(工厂缺省值:50)
