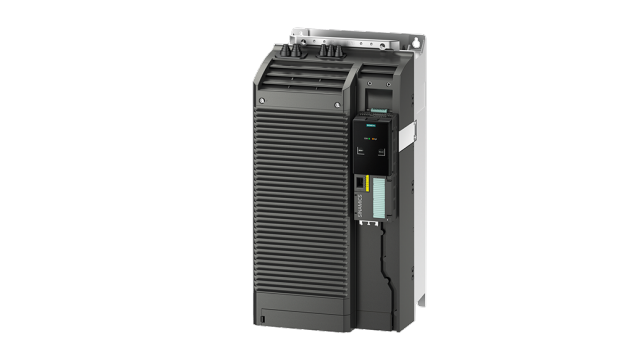

西门子 G120系列 变频器
-
西门子G120变频器概述
SINAMICS G120 是由多种不同功能单元组成的模块化变频器。
构成变频器两个必须的主要模块为：
● 控制单元（CU）
● 功率模块（PM）
控制单元 可以通过不同的方式对功率模块和所接的电机进行控制和监控。它支持与本地或中央控制的通信并且支持通过监控设备和
输入/输出端子的直接控制。功率模块 可以驱动电机的功率范围为 0.37 kW 到 250 kW（0.5hp到 400 hp）。功率模块由于控制单元里的微处理器进行控制。高性能的 IGBT 及电机电压脉宽调制技术和可选择的脉宽调制频率的采用，使得电机运行极为灵活可靠。多方面的保护功能可以为功率模块和电机提供更高一级的保护。用户受益
● 面向未来的模块化设计理念，提供了变频器的高度
灵活性：
－可以在带电的状态下进行模块更换（热插拔）
－可拆卸的接线端子
－模块的更换更加简单，使维护极为方便友好
● 安全保护功能的集成，使得它更好的应用于有安全保护要求的设
备和工厂
● 提供强大的通讯，支持 PROFINET 或 PROFIBUS 及 PROFIdriveProfile 4.0
－减少了接口数量
－全厂范围内组态
－操作更加简单
● PM250 创新的电路设计 (输入侧双向整流以及“减容”的直流环节)允许负载的动能回馈到电网。由于再生的能量不再通过制动电阻转化成热能消耗掉，这样就为节能提供了巨大的空间。
● 方便的 USB 接口使本地调试和故障诊断更加简单。
● 通过 Bico 技术可以实现多种集成的功能。
● 创新的冷却系统和带涂层的电路板可以显著提高变频器的稳定性和使用寿命：
－外部散热片冷却
－冷却风道中不包含电子模块
－控制单元能够通过对流独立散热
－重要的部件增加了额外的涂层
● 设备更换更加简单，通过基本操作面板和 MMC 卡进行参数克隆更加省时。
● 采用高的脉冲频率，保证电机的低噪声运行
● 紧凑，节省安装空间的设计
● 通过参数即可完成 50 Hz 或 60 Hz 电机 (IEC 或 NEMA 电机) 的设置
● 可进行数字量输入的 2/3 线选择（电平/脉冲信号）完成常用的控制方式的设置
● 可以通过通用工具 SIZER，STARTER 和 Drive ES 进行工程设置和调试，保证了组态的简单和调试的方便 — 由于 Drive ES BasicSTARTER 集成在 STEP 7 中，这就保证了数据的集中保存和通信的连续性
● 符合世界范围的认证: CE、UL、cUL、c-tick 以及集成的安全保护标准 IEC 61508 SIL 2CU240 控制单元
控制单元可以为变频器提供闭环控制功能，除此之外控制单元还可以完成其它的任务，它们可根据应用的需要进行相应的参数化。有
以下几种可选的控制单元：
● CU240B -2
● CU240B -2 DP
● CU240E -2
● CU240E -2
● CU240E -2 -F
● CU240E-2 DP-F
新一代的两个控制单元系列如下:
CU240B-2 系列，带有标准的 I/O 接口，适合于众多普通的应用。
CU240E-2 系列，带有扩展的 I/O 接口，并集成了安全报护功能。
控制单元 CU240B-2 和 CU240E-2 可以与一下的功率模块结合是使用:
● PM240
● PM250
CU240 控制单元的名称和型号如下：
CU240B-2 6SL3244-0BB00-1BA1
CU240B-2 DP 6SL3244-0BB00-1PA1
CU240E-2 6SL3244-0BB12-1BA1
CU240E-2 DP 6SL3244-0BB12-1PA1
CU240E-2 PN 6SL3244-0BB12-1FA0
CU240E-2 -F 6SL3244-0BB13-1BA1
CU240E-2 DP-F 6SL3244-0BB13-1PA1
CU240E-2 PN-F 6SL3244-0BB13-1FA0基本操作面板 BOP-2
通过菜单导航和两行的参数显示变频器的调试变得非常简单。操作面板同时显示参数名称和参数值，而且具有参数过滤功能，这使得基本的变频器调试变得简单容易，绝大多数的操作都不需要打印版的参数手册。通过操作面板的导航键，可以方便地对变频器进行本地控制。同
时， 基本操作面板上有一个专门的按键可以完成手动/自动的直接切换。
变频器的故障诊断可以通过菜单的引导来完成。
基本操作面板还可以同时显示两个数值。
变频器的参数可以拷贝上载到操作面板，并在必要的时候可以下载到相同类型的变频器中。
BOP-2 基本操作面的工作温度为：0...50 oC (32 ... 122 oF)BOP-2 基本操作面板 订货号：6SL3255-0AA00-4CA1
西门子G120变频器 PM240 功率模块：
PM240 功率模块是按照不进行再生能量回馈设计的，它的特点是都带有内置的制动斩波器。制动中产生的再生能量通过外接的制动电
阻转化为热能进行消耗。FSF 尺寸及以下的 PM240 功率模块都集成了内置的制动斩波器，外部制动电阻可以通 DCP/R1 和 R2直接接在变频器上。直流母线上的直流母线电容既可以让 PM240 功率模块对直流母线电压有足够的控制范围，又可以很容易地保证应用电压的变化，例如，动态缓冲功能（通过将负载的动能以再生方式回馈到直流母线来维持直流母线的电压）或者在电源故障后，通过利用负载产生的动能来控制并进行安全减速。此外，几个 PM240 功率模块可以通过这种方法进行电器耦合。
PM240 功率模块是为有安全保护要求的应用场合而设计的。如果与带有安全保护功能的控制单元联用， 那么所组成的变频器即为带有集成的安全保护功能的变频器。
变频器与电机之间允许的*大的电缆长度与电缆的类型有关。如果采用输出电抗器，那么可接的电缆长度将延长。
进线电抗器可以用于减小谐波造成的畸变。
外形尺寸为 FSA 的 PM240 的功率模块不包含带有内置 A 级波器的选型。因此在可选件中有一种底座式的A级滤波器以及符合 B 级滤波要求的滤波器可供选择。
外形尺寸为 FSB 和 FSC 的 PM240 功率模块包含带有和不带有内置 A 级滤波器的选型。要满足 B 级滤波要求，那么需要在带有 A 级滤波要求的PM240 功率模块的基础上再加装 B 级滤波器。
带有内置 A 级滤波器的功率模块只适合在 TN 电源系统中应用。不带内置滤波器的功率模块即可以用于接地的（TN，TT）电源系统，也可以用于中性点不接地的（IT）电源系统。
PM240功率模块
不带内置进线滤波器订货型号额定输出 外形尺寸 型号
0.37KW FSA 6SL3224-0BE13-7UA0
0.55KW FSA 6SL3224-0BE15-5UA0
0.75KW FSA 6SL3224-0BE17-5UA0
1.1KW FSA 6SL3224-0BE21-1UA0
1.5KW FSA 6SL3224-0BE21-5UA0
2.2KW FSB 6SL3224-0BE22-2UA0
3.0KW FSB 6SL3224-0BE23-0UA0
4.0KW FSB 6SL3224-0BE24-0UA0
7.5KW FSC 6SL3224-0BE25-5UA0
11KW FSC 6SL3224-0BE27-5UA0
15KW FSC 6SL3224-0BE31-1UA0
18KW FSD 6SL3224-0BE31-5UA0
22KW FSD 6SL3224-0BE31-8UA0
30KW FSD 6SL3224-0BE32-2UA0
37KW FSE 6SL3224-0BE33-0UA0
45KW FSE 6SL3224-0BE33-7UA0
55KW FSF 6SL3224-0BE34-5UA0
75KW FSF 6SL3224-0BE35-5UA0
90KW FSF 6SL3224-0BE37-5UA0
110KW FSF 6SL3224-0BE38-8UA0
132KW FSF 6SL3224-0BE41-1UA0
160KW FSGX 6SL3224-0XE41-3UA0
200KW FSGX 6SL3224-0XE41-6UA0
250KW FSGX 6SL3224-0XE42-0UA0
带内置进线滤波器订货型号
额定输出 外形尺寸 型号
2.2KW FSB 6SL3224-0BE22-2AA0
3.0KW FSB 6SL3224-0BE23-0AA0
4.0KW FSB 6SL3224-0BE24-0AA0
7.5KW FSC 6SL3224-0BE25-5AA0
11KW FSC 6SL3224-0BE27-5AA0
15KW FSC 6SL3224-0BE31-1AA0
18KW FSD 6SL3224-0BE31-5AA0
22KW FSD 6SL3224-0BE31-8AA0
30KW FSD 6SL3224-0BE32-2AA0
37KW FSE 6SL3224-0BE33-0AA0
45KW FSE 6SL3224-0BE33-7AA0
55KW FSF 6SL3224-0BE34-5AA0
75KW FSF 6SL3224-0BE35-5AA0
90KW FSF 6SL3224-0BE37-5AA0西门子G120变频器 PM250 功率模块：
PM250 功率模块采用了一种创新的电路设计，它可以与电源之间进行能量交换。这种创新的电路也就允许再生的能量回馈到电网，达
到节能的目的。PM250 功率模块在能量再生状态（回馈制动）下能够将能量回馈的能力意味着能够将再生能量回馈给电网，而不是消耗在制动电阻上。这样不仅节省了柜体的安装空间，同时，也节省了接线的数量和工程设计和安装调试的时间。采用回馈制动还可以减少柜体内的散热。创新的电路设计减少了电网谐波。电源的进线侧不再需要安装电抗器等选件。这也节省了安装空间以及工程和采购费用。
PM250 功率模块的设计适合对安全保护要求高的应用场合，如果与带有安全保护功能的控制单元联用，则可以构成带有集成安全保护
功能的变频器。允许的*大电机电缆的长度与电缆的型号有关。如果加装输出电抗器则
可以接更长的电机电缆。对于外形尺寸为 FSC 内置 A 级滤波器的 PM250 功率模块，可选一个外置的 B 级滤波器以达到 B 级滤波要求。
带有内置 A 级滤波器的 PM250 功率模块只适合与 TN 电源系统连接。PM250功率模块
不带内置进线滤波器订货型号：
额定输出 外形尺寸 型号
18.5KW FSD 6SL3225-0BE31-5UA0
22KW FSD 6SL3225-0BE31-8UA0
30KW FSD 6SL3225-0BE32-2UA0
37KW FSE 6SL3225-0BE33-0UA0
45KW FSE 6SL3225-0BE33-7UA0
55KW FSF 6SL3225-0BE34-5UA0
75KW FSF 6SL3225-0BE35-5UA0
90KW FSF 6SL3225-0BE37-5UA0
带内置进线滤波器订货型号：
额定输出 外形尺寸 型号
7.5KW FSC 6SL3225-0BE25-5AA0
11KW FSC 6SL3225-0BE27-5AA0
15KW FSC 6SL3225-0BE31-1AA0
18.5KW FSD 6SL3225-0BE31-5AA0
22KW FSD 6SL3225-0BE31-8AA0
30KW FSD 6SL3225-0BE32-2AA0
37KW FSE 6SL3225-0BE33-0AA0
45KW FSE 6SL3225-0BE33-7AA0
55KW FSF 6SL3225-0BE34-5AA0
75KW FSF 6SL3225-0BE35-5AA0
90KW FSF 6SL3225-0BE37-5AA0西门子G120变频器进线滤波器
通过加装附加的进线滤波器， PM240 功率模块可以符合更高的抗射频干扰等级。
尺寸为 FSA 的 PM240 功率模块没有带有内置 A 级滤波器的选型。
它有可选的 A 级和 B 级滤波器。
对于外形尺寸为 FSB 和 FSC 的 PM240 功率模块则同时有不带内置 A级滤波器和带内置滤波器的选型。要想满足 B 级滤波标准，则必须在带有内置A级滤波器的 PM240 功率模块基础上增加 B 级滤波器。对于外形尺寸为 FSC 的 PM250 只有内置 A 级滤波器的选型。要想满足
B 级滤波标准，则必须在带有内置 A 级滤波器的 PM250 功率模块基础上增加 B 级滤波器。西门子G120变频器进线滤波器型号：
A 级进线滤波器
FSA 6SE6400-2FA00-6AD0
FSF 6SL3203-0BE32-5AA0
FSGX 6SL3000-0BE34-4AA0
FSGX 6SL3000-0BE36-0AA0
B 级进线滤波器
FSA 6SE6400-2FB00-6AD0
FSB 6SL3203-0BE21-6SA0
FSC 6SL3203-0BD23-8SA0
FSC 6SL3203-0BD23-8SA0西门子G120变频器进线电抗器
当系统的故障率高时，需要加装进线电抗器以保护变频器不受过大的谐波电流的干扰，因而防止过载，并将进线谐波限制允许的值内。
注意：进线电抗器绝不可以与 PM250 功率块联用。电气连接用于外形尺寸 FSA 到 FSE 的 PM240 功率模块的进线电抗器都设计
为 底座式安装 部件。进线电抗器安装在安装面上，然后功率模块紧凑的安装在进线电抗器上。进线电抗器到功率模块的电缆已经预装
在电抗器中。
进线电源是通过端子的接线方式接入进线电抗器。西门子G120变频器进线电抗器型号：
FSA 6SE6400-3CC00-2AD3
FSA 6SE6400-3CC00-4AD3
FSA 6SE6400-3CC00-6AD3
FSB 6SL3203-0CD21-0AA0
FSB 6SL3203-0CD21-4AA0
FSC 6SL3203-0CD22-2AA0
FSC 6SL3203-0CD23-5AA0
FSD 6SL3203-0CJ24-5AA0
FSD 6SL3203-0CD25-3AA0
FSE 6SL3203-0CJ28-6AA0
FSF 6SE6400-3CC11-2FD0
FSF 6SE6400-3CC11-7FD0
FSF 6SL3000-0CE32-3AA0
FSF 6SL3000-0CE32-8AA0
FSGX 6SL3000-0CE33-3AA0
FSGX 6SL3000-0CE35-1AA0西门子G120变频器进线侧部件
熔断器 断路器
3NA3803 3RV1021- 1CA10
3NA3805 3RV1021- 1DA10
3NA3807 3RV1021- 1FA10
3NA3812 3RV1021- 1GA10
3NA3820 3RV1021- 1JA10
3NA3822 3RV1021- 1KA10
3NA3824 3RV1021- 4AA10
3NA3830 3RV1021- 4BA10
3NA3832 3RV1031- 4EA10
3NA3836 3RV1031- 4FA10
3NA3140 3RV1031- 4HA10
3NA3144 3RV1042- 4KA10
3NA3254 3RV1042- 4MA10
3NA3260 3VL1712-.DD33
3NA3372 3VL1716-.DD33
3NE1817-0 3VL3720-.DC36
3NE1818-0 3VL3725-.DC36
3NE1820-0 3VL4731-.DC36
3NE1021-0 3VL4731-.DC36
3NE1022-0 3VL4731-.DC36
3NE1224-0 3VL4740-.DC36
3NE1225-0 3VL5750-.DC36
3NE1227-0 3RV1041- 4FA10
3NE1230-0 3RV1041- 4JA10
3NE1333-2 3RV1041- 4KA10
3NE1436-2 3RV1041- 4MA10
3NA3120-6
3NA3122-6
3NA3130-6西门子G120变频器直流母线功率部件
制动电阻概述
直流母线上的多余的能量可以通过制动电阻来消耗。因为在功率模块的内部都集成了制动斩波器，制动电阻可以直接与PM240 功率模块
连用。但是它不能将再生能量回馈给电网。 变频器运行在能量回馈状态，例如高转动惯量转动的负载制动时，必须加装制动电阻以将制动能
量转化为热能。西门子G120变频器制动电阻选型：
外形尺寸 型号
FSA 6SE6400-4BD11-0AA0
FSB 6SL3201-0BE12-0AA0
FSC 6SE6400-4BD16-5CA0
FSD 6SE6400-4BD21-2DA0
FSE 6SE6400-4BD22-2EA0
FSF 6SE6400-4BD24-0FA0
FSF 6SE6400-4BD26-0FA0
FSGX 6SL63000-1BE31-3AA0
FSGX 6SL63000-1BE32-5AA0西门子G120变频器负载侧功率部件
输出电抗器概述：
输出电抗器可以减小电机绕组上的电压负载，以及采用长的电机电缆时，容性充放电电流加在功率部分的附加负载。
只有 PM240 和 PM250 功率模块才配置了输出电抗器选件。
在采用输出电抗器时，*大的输出频率为 150Hz，脉冲频率不能超过 4kHz。
输出电抗器必须尽可能安装在靠近功率模块的位置。输出电抗器只能应用在“矢量”和“V/f 控制”方式下。G120 PM240 功率模块输出电抗器选型：
外形尺寸 型号
FSA 6SE6400-3TC00-4AD2
FSB 6SL3202-0AE21-0CA0
FSC 6SL3202-0AJ23-2CA0
FSD 6SE6400-3TC05-4DD0
FSD 6SE6400-3TC03-8DD0
FSD 6SE6400-3TC05-4DD0
FSE 6SE6400-3TC08-0ED0
FSE 6SE6400-3TC07-5ED0
FSF 6SE6400-3TC14-5FD0
FSF 6SE6400-3TC15-4FD0
FSF 6SE6400-3TC14-5FD0
FSF 6SL3000-2BE32-1AA0
FSF 6SL3000-2BE32-6AA0
FSGX 6SL3000-2BE33-2AA0
FSGX 6SL3000-2BE33-8AA0
FSGX 6SL3000-2BE35-0AA0
G120 PM250 功率模块输出电抗器选型：
外形尺寸 型号
FSC 6SL3202-0AJ23-2CA0
FSD 6SE6400-3TC05-4DD0
FSD 6SE6400-3TC03-8DD0
FSD 6SE6400-3TC05-4DD0
FSE 6SE6400-3TC08-0ED0
FSE 6SE6400-3TC07-5ED0
FSF 6SE6400-3TC14-5FD0
FSF 6SE6400-3TC15-4FD0
FSF 6SE6400-3TC14-5FD0西门子G120变频器智能操作面板 IOP
智能操作面板 IOP 既适合于新接触的用户也适合于专家使用。由于采用了大的显示屏以及内置了应用向导，这使得标准变频器的调试
变得非常简单。
变频器的调试不再需要打印的操作手册，因为参数的名称和解释以及帮助都可以以文本的形式显示出来，并提供参数过滤功能。
当您调试一些比较重要的应用时，如风机、水泵和压缩机等，应用向导可以为您提供交互式的向导功能。同时，对于简单的调试提供
快速调试向导。
智能操作面板的导航键，可以方便地对变频器进行本地控制。同时，基本操作面板上有一个专门的按键可以完成手动/自动的直接切换。
变频器的故障诊断也变得非常友好，因为所有的故障和报警都以详细的文本进行显示。如果按下 INFO 键还可以得到文本帮助。
智能操作面板可以同时以图形的方式显示 2 个过程变量，并且可以在状态显示中以数值的形式显示。过程变量可以以工程单位进行显示。
智能操作面板可以支持多台相同变频器的调试。要实现此目的，变频器的参数可以拷贝到IOP并在需要的时候下载到其他的变频器中。
智能操作面板可以通过柜门安装组件连接到柜门上。（与 PM230IP55 连用时除外）。
IOP 智能操作面的工作温度为： 0...50 oC
智能操作面板 IOP型号
智能操作面板 IOP 6SL3255-0AA00-4JA0
IOP手持终端 6SL3255-0AA00-4HA0
柜门安装组件 6SL3256-0AP00-0JA0西门子G120变频器DIN 导轨安装组件
用于外形尺寸为 FSA 的功率模块6SL3262-1BA00-0BA0
用于外形尺寸为 FSB 的功率模块6SL3262-1BB00-0BA0
西门子G120变频器屏蔽层端接组件
适用于外形尺寸为 FSA 6SL3262-1AA00-0BA0
适用于外形尺寸为 FSB 6SL3262-1AB00-0DA0
适用于外形尺寸为 FSC 6SL3262-1AC00-0DA0
适用于外形尺寸为 FSD 和 FSE 6SL3262-1AD00-0DA0
适用于外形尺寸为 FSF 6SL3262-1AF00-0DA0如果需要咨询工业机电自动化产品的选型问题，请联系我们为您提供更好的技术支持。
-
