目前使用的气动控制阀有着怎样的部分组成及操作原理?

2020-12-04

气动控制阀是通过压缩气体来限制装置、防止过载、爆炸或任何其他有害影响的阀门。较新的控制阀通过监测设备内部状况的传感器工作。气动控制阀中常见的气体是压缩大气。除了压缩空气外,大多数气动控制阀气体都含有少量的汽化油,使阀的内部零件在工作时保持润滑。下面介绍气动控制阀的基本工作原理。

在大量不同的设备和机器上都可以找到气动控制阀。这些阀门类型在工业和工厂机械中非常常见,例如在制造和加工机械中。此外,在重型手持工具(如铆钉枪)以及住宅和商业机械(如加热和冷却系统)内部也可以找到它们。

在气动控制阀的几乎每一种情况下,该阀都需要一股压缩空气来迫使阀塞进入设定位置,从而阻止危险情况的发生。这种爆裂通常会产生一种机械反应,迫使塞子进入阻止气体或液体通过的开口。有时,这一过程还揭示了一个二次开口,允许系统排出堵塞的材料。

许多气动装置使用喷嘴和挡板系统来给出压缩空气信号的变化。它可以被认为是由两部分组成的:执行器和阀门。柔性隔膜在致动器的上半部形成压力密封室,并且控制器信号被馈入。

隔膜的移动导致阀轴和阀的移动。膜片的运动是由一个弹簧来抵抗的,并且通常被安排成使得控制器输出的变化对应于阀门的全行程。

阀体被布置成装配到特定的管道中,并容纳阀和阀座组件。当隔膜上的压力增加时,阀门的操作可以是直接作用,从而关闭阀门。

当隔膜上的压力增加时,反向作用阀打开。膜片的运动由一个弹簧来阻止,该弹簧将根据阀门的动作在空气供应故障的情况下关闭或打开阀门。

克莱德气动控制阀阀盘或阀塞可以是单阀座或双阀座的,并具有多种形状。根据所需的控制类型以及阀门升程和液体流量之间的关系选择不同的形状和类型。

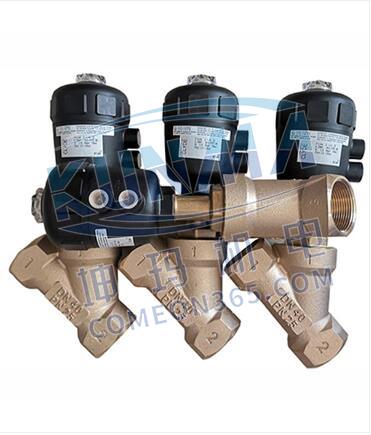

目前使用的气动控制阀有着怎样的部分组成及操作原理?图片1

不可调节的压盖布置是常见的。倒V形环填料用于Z小化对移动主轴的摩擦。为了实现阀盘的准确定位并克服摩擦力和不平衡力的影响,可以使用阀门定位器。

控制器信号作用在波纹管上,波纹管将使挡板相对于喷嘴移动。这种运动将改变膜片上的气压,该气压由恒压源通过节流孔提供。隔膜运动将移动阀轴和挡板。当阀盘正确定位时,将会设置一个平衡位置。这种布置使得能够使用单独的动力源来驱动阀。

致动器操作

到校正单元的控制信号可以是气动的、电动的或液压的。驱动力也可以是这三种力中的任何一种,并且不必与控制介质相同。石家庄气动控制阀电气控制信号通常是小的电压或电流值,不能影响致动器的运动。气动或液压动力将用于致动器操作。

即使控制信号是气动的,也可以使用单独的气动电源。液压致动器动力用于出现较大或不平衡力的地方,或校正装置本身尺寸较大的时候。带有独立液压驱动的液压控制是某些类型转向机的一个特征。
