西门子S7-300PLC的安装导轨上可以安装多少个模块?

2020-12-02

西门子S7-300PLC的安装导轨上可以安装多少个模块?图片1

本文给出了在 S7-300 安装导轨上可以安装模块的数量。模块的数量取决于:

  • 导轨的长度
  • 固定安装导轨所需的孔洞的尺寸
  • 安装在导轨上的模块的宽度
  • 安装在导轨上的CPU类型

安装导轨的长度

表;01 列出了适用于 S7-300 CPU 的安装导轨。

安装导轨的长度 模块可用的长度 订货号
160 mm 120 mm 6ES7390-1AB60-0AA0
482.6 mm 450 mm 6ES7390-1AE80-0AA0
530 mm 480 mm 6ES7390-1AF30-0AA0
830 mm 780 mm 6ES7390-1AJ30-0AA0
2000 mm 根据需要截取 6ES7390-1BC00-0AA0

表 01
与其它安装导轨不同的是,2 米长的安装导轨没有安装孔,必须自行钻出安装孔。这样可以使 2;米安装导轨适合特殊需求。

安装导轨的安装孔尺寸
图. 01 和;表 02 列出了标准安装导轨的安装孔尺寸。

西门子S7-300PLC的安装导轨上可以安装多少个模块?图片2

图. 01

安装导轨长度 长度a 长度 b
160 mm 10 mm 140 mm
482.6 mm 8.3 mm 466 mm
530 mm 15 mm 500 mm
830 mm 15 mm 800 mm

表 02

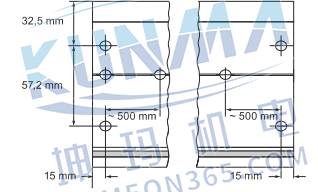

图 02 列出了 2 米安装导轨安装孔的尺寸。

西门子S7-300PLC的安装导轨上可以安装多少个模块?图片3

图. 02

模块宽度

表;03 列出了可以安装在 S7-300 安装导轨上模块的宽度。

模块 宽度
电源模块PS307, 2A 40 mm
电源模块;PS307, 5A 60 mm
电源模块PS307, 10A 80 mm
CPU 关 于安装尺寸的技术数据参考手册“S7-300 CPU 31xC;和 CPU 31x,技术规格”
模拟量输入和输出模块 40 mm
数字量输入/输出模块 40 mm / 80 mm(双宽数字量输出模块)
仿真模块;SM 374 40 mm
接口模块;IM;360 和 IM 365 40 mm
接口模块;IM 361 80 mm

表 03

在 482.6 mm 宽安装导轨上配置 S7-300 站举例
表;04 列出了在 482.6 mm;宽的安装导轨上,CPU;为 319-3 PN/DP,能够安装的数字量输入和输出模块 (DI/DOs) 的数量。安装导轨的可用长度是 450 mm,其中电源模块需要 60mm,CPU 319-3 PN/DP;需要 120 mm。那么剩余 260 mm 宽度用于 DI/DO 模块。这意味着多可以插入 6 个 40 mm 宽的; DI/DO 模块。这个 S7-300 站的配置在安装导轨上总共需要 420 mm 宽的空间。

模块 数量 模块宽度
电源模块;PS307, 5A 1 60 mm
CPU 319-3 PN/DP 1 120 mm
数字量输入/输出模块 6 40 mm
(6*40 mm=240 mm)

表 04

在 160 mm 宽安装导轨上配置 S7-300;站举例
表;05 列出了在 160 mm 宽的安装导轨上,并且有接口模块 IM361 的情况下能够插入的数字量输入和输出模块 (DI/DOs) 的数量。安装导轨可用长度是 120 mm,其中 IM 361 需要 80 mm。那么剩余 40 mm 用于 DI/DO 模块。这意味着多插入 1;块宽度为 40 mm;的;DI/DO 模块。这个 S7-300 站的配置在安装导轨上总共需要 120 mm 宽的空间。

模块 数量 模块宽度
IM 361 1 80 mm
数字量输入/输出模块 1 40 mm

表 05
