S7-200的外部存储卡有哪些功能?

2020-12-02

说明:

外部存储卡是用来保存程序块、数据块、系统数据块、数据记录(归档)和强制值的插入式、非易失性存储卡。

使用外部存储卡可以传输程序、数据和系统数据到 S7-200 CPU 而无需编程器。

将外部存储卡插到CPU上,重新上电后数据从外部存储卡下载到 CPU 的内部EEPROM存储器中。

外部存储卡不能扩展 CPU 的程序存储空间。

配方或数据记录(归档)总是被保存在外部存储卡上并替换当前配方或数据记录(归档)。

如果配方或数据记录(归档)也同项目一起下载,外部存储卡必须插到CPU上以确保程序正常运行。

可以使用 S7-200 Explorer 浏览器将文档文件(*.doc, *.txt, *.pdf 等.)保存到外部存储卡上。

同样可使用 S7-200 Explorer 浏览器在外部存储卡上完成通常的文件管理任务(复制,删除,打开,创建文件夹)

外部存储卡可带电插拔。

注意!

总是通过 CPU 内部 EEPROM 存储器保存程序块、数据块或系统数据块到外部存储器上。只有配方和数据记录(归档)被直接从项目写入到外部存储器。

请按如下步骤编程外部存储块。

序号 操作步骤
1 ;使用 STEP 7 Micro/WIN 下载项目到 CPU。

S7-200的外部存储卡有哪些功能?图片1


图;01

2 在下载对话框的“选项”下,选择要下载的块。

S7-200的外部存储卡有哪些功能?图片2


图;02

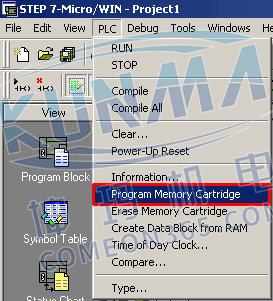

3 在成功下载后,在主菜单中选择“PLC”--;“编程内存盒”

S7-200的外部存储卡有哪些功能?图片3


图;03

4 在编程内存盒对话框中的“选项”下,选择要保存的块。

S7-200的外部存储卡有哪些功能?图片4
