旧TIA Portal项目升级最新的STEP 7 Professional/Basic版本

2020-12-02
早期版本创建的STEP 7 Professional / Basic 项目,在新版本的软件打开之前,必须升级
1. 组态转换
2. 打开包含S7-1200 CPU 固件版本为V1.0 的STEP 7 Professional / Basic 项目
3. HMI 面板 和 HMI 连接
4. 打开包含"IE/AS-i Link PN IO V2.2"的项目
5. 并行安装 TIA Portal V13 SP1, V14 SP1 and V15 6. 更多的注意事项

1.组态转换

所需要合并的项目必须保证在TIA V14 (SIMATIC STEP 7, SIMATIC WinCC, SIMOTION SCOUT TIA, SINAMICS Startdrive, …);;以及打开的项目创建在较TIA V13 SP1更高的软件版本中。

TIA V14中打开之前的版本不再支持兼容模式,项目将转换为当前新的版本,且之前的版本将保留备份。

  • 在TIA Portal V15中, 当使用 STEP 7 Professional / Basic 打开TIA Portal V14 SP1 or V13 SP1或更高版本的项目时,将自动升级到TIA V15.
  • 在TIA Portal V14 中,当使用 STEP 7 Professional / Basic 打开TIA V13 SP1或更高版本的项目时,将自动升级到TIA V14.
  • 项目版本来自更早的STEP 7 Professional / Basic (V13,V12等) ,首先必须由TIA V13 SP1打开并编译,之后才能升级到TIA V15.

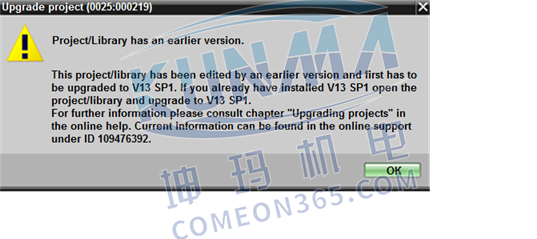

否则转换时将报错,如图1所示。

旧TIA Portal项目升级最新的STEP 7 Professional/Basic版本图片1

2. 打开包含S7-1200 V1.0固件的STEP 7 Professional / Basic 项目

TIA V14及更高版本不再支持固件为V1.0的S7-1200 CPU,如果之前的项目包含该固件,参考如下。

在TIA V13 SP1 内将当前固件更改为可被新TIA Portal软件识别的版本。

如果想使用V4.0版本的CPU,在离线项目内创建固件版本为V4.0的CPU,并将之前项目的程序复制到该离线项目中。

否则,将显示错误信息,如图2。

"Open Project"

旧TIA Portal项目升级最新的STEP 7 Professional/Basic版本图片2

3.;HMI;面板 和 HMI 连接

设备替换时,组态的HMI;面板的处理与固件版本和通讯类型相关.。固件版本为V1.0的S7-1200 CPU 对于HMI连接只作为服务器,没有独立的HMI 连接组态,所以当复制这些模块时,不会复制连接组态。

4. 打开包含"IE/AS-i Link PN IO V2.2"的项目模块"IE/AS-i Link PN IO V2.2"必须由TIA Portal;V13 SP1 Update 8;或更高版本组态。

解决方法
首先删除当前项目存在"IE/AS-i LINK" 的组态,然后通过填加GSD文件进行相应的配置。

5. 平行安装 TIA Portal V13 SP1, V14 SP1 and V15

可安装这三个版本的TIA Portal软件在一台电脑上,所有的版本仅需要用TIA Portal V15打开。

6. 更多的注意事项

用TIA Portal V14软件的在线模式无法完全访问组态了TIA Portal V13 SP1(或更早版本)的CPU。

注意

如果无法将TIA Portal V13 SP1 组态的STEP 7 Professional / Basic 项目升级到新版本的TIA Portal中,可以尝试在TIA Portal V13 SP1;中进行两次编译:

"编译 ;;硬件 (完全重建)" 和

"编译 ;;软件 (全部重建)".
