问题:西门子触摸屏怎么选择?

答案:

西门子触摸屏怎么选择?图片1

SIMATIC HMI;— 智能界面

作为人机对话的**接口,HMI 解决方案可实现完美的交互且优势彰显:

  • 高生产力 — 竞争力大幅提升
  • 高效率 — 成本显著降低
  • 高利用率 — 时间大幅缩短
  1. 高效的工程组态:比以前更快更轻松地创建可视化应用!
  2. 设计和操作的创新:可视化应用成为机器的名片!
  3. 色彩绚丽的人机界面操作设备:根据应用,选择佳;HMI;设备!
  4. 故障安全和信息安全:保护投资和知识产权以及安全的操作!
  5. 轻松便捷的设备调试:测试与维护更为轻松快捷!

西门子触摸屏怎么选择?图片2

SIMATIC HMI

显著提高设备操作与监控效率

在一系列任务中只要涉及人机协作,设备监测与操作员控制就必不可少。为特定任务选择相应的设备并不困难,难的是找到一套面向未来的灵活解决方案,除需集成到上位网络之外,还需满足不断增长的数据高透明度与处理能力要求。

多年来,SIMATIC HMI 面板凭借其在所有行业不同应用中的优异表现而广受赞誉。这一系列面板功能强大,性能卓越,可完美应用于工厂的各种应用之中。

TIA;博途;WinCC;不只是可视化组态软件

从设备可视化到高性能的 SCADA 系统,TIA 博途中集成有

SIMATIC WinCC 和其它高效工具,可涵盖工程组态与可视化软件的所有功能,实现与所有性能等级应用的无缝衔接!

基本型;HMI

SIMATIC;WinCC;Basic;软件:对精简面板的控制功能进行了优化,适用于简单解决方案。

增强型;HMI

SIMATIC WinCC Comfort 软件:集成所有 HMI 面板,适用于各种复杂解决方案。

入门级

除了直观快速的操作应用之外,基本型 HMI 还适用于规模较小但对性价比要求较高的简单应用。这一系列设备的显示色彩绚丽,觉有绝佳的视觉效果,尤其适用于操作简单的机器与设备。凭借灵活的“一站式”解决方案,可节省大量宝贵的安装与过程组态时间。

基本型;HMI

高性价比;HMI;设备,

适用于简单可视化任务。

增强型;HMI

操作便捷的设备,

严苛要求可佳选择。

SIMATIC HMI;精智面板

SIMATIC HMI 精智面板可满足设备级的各种高可视化要求。凭借其优异的功能性能与多样化的界面显示,成为高端应用的理想之选。

操作便捷:

  • 色彩绚丽的 4到 22;英寸可调背光宽屏显示,1600;万色(可组态为竖屏显示)
  • 触摸式或按键式操作,大视角可达 170°
  • 集成系统存储卡,实现数据自动备份
  • 集成电源管理功能和 PROFIenergy
  • 与 SIMATICS7-1500;控制器完美协同

SIMATIC HMI 移动面板

移动面板可轻松进行电源管理与安全操作,成为高端移动应用的不二之选。该面板支持线缆或 Wi-Fi 通信,还可应用于故障安全设备和分布较广的工厂中。

安全可靠:

•;色彩绚丽的 4;英寸,7;英寸和 9;英寸可调背光宽屏显示,

1600 万色

•;可通过接线盒或 RFID(IWLAN;版)快速定位

•;集成安全功能,适用于各种集成解决方案

•;灵活的安全开关元件评估机制,可连接故障安全型 S7;控制器

•;独特的带照明急停按钮,支持 PROFIsafe

;

优势纵览:

•;产品系列广泛,可灵活扩展

•;标准功能,应用更为灵活(支持 VB;脚本和各种系统文档和网页浏览器)

•;数据高度安全,设备维修再无后顾之忧

;

优势纵览:

•;人体工学设计,完美贴合工业应用

•;体积小巧,安装与连接更为灵活

•;可集成在安全应用中

生产效率新基准,

打造可持续性竞争优势

高效工程,成就创新

瑞士 Solinaut 公司是一家工程服务与自动化解决方案提供商, 凭借与西门子的密切合作以及西门子性能卓越的 TIA 博途系统,致力于显著提高客户的经济效益。

由于 TIA 博途工程组态系统中,只需一步操作即可创建多个参数,而且所有块都保存在系统的各个库中,极大缩短了程序员的开发时间。因此,Solinaut 只需重点关注自动化解决方案中的数据直观清晰显示问题即可。

正是基于以上优势,该公司才能为客户量身定制不同的解决方案。Altendorf 奶酪制品厂作为他们的主要客户,从中获益匪浅。

西门子触摸屏怎么选择?图片3

西门子触摸屏怎么选择?图片4

西门子触摸屏怎么选择?图片5

西门子触摸屏怎么选择?图片6

西门子触摸屏怎么选择?图片7

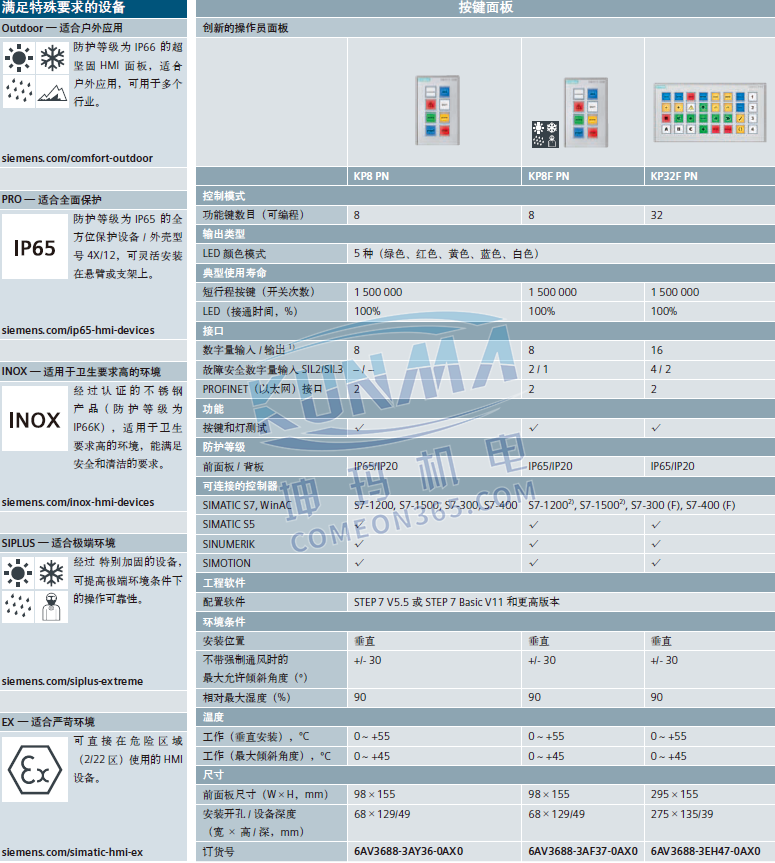

西门子人机界面产品选型信息:

产品描述 订货号
按键面板
KP8 PN,8 个功能键,LED 背光照明,可设置不同颜色(红,黄,蓝,绿,白),2 个 PROFINET 接口,8 个可组态 DI/DO 6AV36883AY360AX0
KP8F PN,8 个功能键,LED 背光照明,可设置不同颜色(红,黄,蓝,绿,白),2 个 PROFINET 接口,支持PROFISAFE,8 个可组态 DI/DO,2 路故障安全输入 6AV36883AF370AX0
KP32F PN,32 个功能键,LED 背光照明,可设置不同颜色(红,黄,蓝,绿,白),2 个 PROFINET 接口,支持PROFISAFE,16DI 16DI/DO,4 路故障安全输入 6AV36883EH470AX0
精简面板
新一代精简面板 KTP400,按键 触摸操作,4 寸 6.5 万色显示,集成 PROFINET 接口,WINCC BASIC V13/STEP 7V13 或更高版本组态 6AV21232DB030AX0
新一代精简面板 KTP700,按键 触摸操作,7 寸 6.5 万色显示,集成 MPI/PROFIBUS DP 接口,WINCC BASIC V13/ STEP 7 V13 或更高版本组态 6AV21232GA030AX0
新一代精简面板 KTP700,按键 触摸操作,7 寸 6.5 万色显示,集成 PROFINET 接口,WINCC BASIC V13/STEP 7V13 或更高版本组态 6AV21232GB030AX0
新一代精简面板 KTP900,按键 触摸操作,9 寸 6.5 万色显示,集成 PROFINET 接口,WINCC BASIC V13/STEP 7V13 或更高版本组态 6AV21232JB030AX0
新一代精简面板 KTP1200,按键 触摸操作,12 寸 6.5 万色显示,集成 MPI/PROFIBUS DP 接口,WINCC BASIC V13/STEP 7 V13 或更高版本组态 6AV21232MA030AX0
新一代精简面板 KTP1200,按键 触摸操作,12 寸 6.5 万色显示,集成 PROFINET 接口,WINCC BASIC V13/STEP 7V13 或更高版本组态 6AV21232MB030AX0

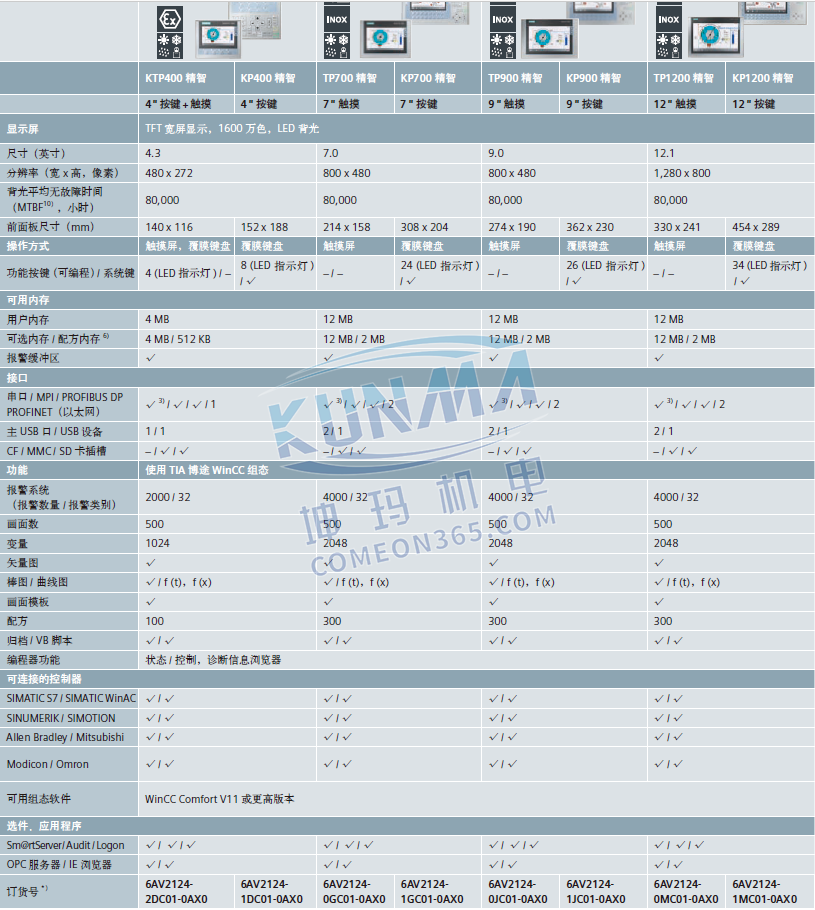

精智面板
KTP400 精智面板 4.3 寸,1600 万色 LED 背光,16:9 宽屏显示,键控 触摸,4 MB 用户内存 6AV21242DC010AX0
KP400 精智面板 4.3 寸,1600 万色 LED 背光,16:9 宽屏显示,键控,4 MB 用户内存 6AV21241DC010AX0
TP700 精智面板 7 寸,1600 万色 LED 背光,16:9 宽屏显示,触摸屏,12 MB 用户内存 6AV21240GC010AX0
KP700 精智面板 7 寸,1600 万色 LED 背光,16:9 宽屏显示,键控,12 MB 用户内存 6AV21241GC010AX0
TP900 精智面板 9 寸,1600 万色 LED 背光,16:9 宽屏显示,触摸屏,12 MB 用户内存 6AV21240JC010AX0
KP900 精智面板 9 寸,1600 万色 LED 背光,16:9 宽屏显示,键控,12 MB 用户内存 6AV21241JC010AX0
TP1200 精智面板 12 寸,1600 万色 LED 背光,16:9 宽屏显示,触摸屏,12 MB 用户内存 6AV21240MC010AX0
KP1200 精智面板 12 寸,1600 万色 LED 背光,16:9 宽屏显示,键控,12 MB 用户内存 6AV21241MC010AX0
TP1500 精智面板 15.4 寸,1600 万色 LED 背光,16:9 宽屏显示,触摸屏,24 MB 用户内存 6AV21240QC020AX1
KP1500 精智面板 15.4 寸,1600 万色 LED 背光,16:9 宽屏显示,键控,24 MB 用户内存 6AV21241QC020AX1
TP1900 精智面板 18.5 寸,1600 万色 LED 背光,16:9 宽屏显示,触摸屏,24 MB 用户内存 6AV21240UC020AX1
TP2200 精智面板 21.5 寸,1600 万色 LED 背光,16:9 宽屏显示,触摸屏,24 MB 用户内存 6AV21240XC020AX1
户外型精智面板 TP700,触摸操作,1600 万色 7 寸宽屏显示, PROFINET 接口,MPI/PROFIBUS DP 接口,12MB 用户内存,TIA 博途 WINCC V13 SP1 HSP 以上版本组态 6AV21240GC130AX0
户外型精智面板 TP1500,触摸操作,1600 万色 15 寸宽屏显示, PROFINET 接口,MPI/PROFIBUS DP 接口,12MB 用户内存,TIA 博途 WINCC V13 SP1 HSP 以上版本组态 6AV21240QC130AX0
不锈钢前面板TP700 INOX 精智面板 ,7 寸显示屏,前面板防护等级IP66K,1600 万色 LED 背光,16:9 宽屏显示, 触摸屏,12 MB 用户内存 6AV21448GC100AA0
不锈钢前面板TP1200 INOX 精智面板 ,12 寸显示屏,前面板防护等级 IP66K,1600 万色 LED 背光,16:9 宽屏显示, 触摸屏,12 MB 用户内存 6AV21448MC100AA0
SIMATIC 精智面板 2 GB 存储卡 6AV21818XP000AX0

;

产品描述 订货号
精智面板产品推广包
KTP400 COMFORT 产品推广包,包含:KTP400 COMFORT 操作屏一台,WINCC COMFORT(TIA PORTAL)软件一套,PROFINET 电缆一根,SIMATIC 面板手册,2 GB 精智面板存储卡一块,KTP400 COMFORT 触摸屏保护膜十片 6AV21814DB200AX0
TP700;COMFORT;产品推广包,包含:TP700;COMFORT;操作屏一台,WINCC;COMFORT(TIA;PORTAL)软件一套,PROFINET 电缆一根,SIMATIC 面板手册,2 GB 精智面板存储卡一块,TP700 COMFORT 触摸屏保护膜十片 6AV21814GB000AX0
TP900;COMFORT;产品推广包,包含:TP900;COMFORT;操作屏一台,WINCC;COMFORT(TIA;PORTAL)软件一套, PROFINET;电缆一根,SIMATIC;面板手册,2;GB;精智面板存储卡一块,TP900;COMFORT;触摸屏保护膜十片 6AV21814JB000AX0
TP1200;Comfort;产品推广包,包含:TP1200;COMFORT;操作屏一台,WINCC;COMFORT(TIA;PORTAL)软件一套,PROFINET 电缆一根,SIMATIC 面板手册,2 GB 精智面板存储卡一块,TP1200 COMFORT 触摸屏保护膜十片 6AV21814MB000AX0
TP1500;COMFORT;产品推广包,包含:TP1500;COMFORT;操作屏一台,WINCC;COMFORT(TIA;PORTAL)软件一套,PROFINET 电缆一根,SIMATIC 面板手册,2 GB 精智面板存储卡一块,TP1500 COMFORT 触摸屏保护膜十片 6AV21814QB000AX0
TP1900 COMFORT 产品推广包,包含:TP1900 COMFORT 操作屏一台,WINCC COMFORT(TIA PORTAL)软件一套,PROFINET 电缆一根,SIMATIC 面板手册,2 GB 精智面板存储卡一块,TP1900 COMFORT 触摸屏保护膜十片 6AV21814UB000AX0
TP2200 COMFORT 产品推广包,包含:TP2200 COMFORT 操作屏一台,WINCC COMFORT(TIA PORTAL)软件一套,PROFINET 电缆一根,SIMATIC 面板手册,2 GB 精智面板存储卡一块,TP2200 COMFORT 触摸屏保护膜十片 6AV21814XB000AX0

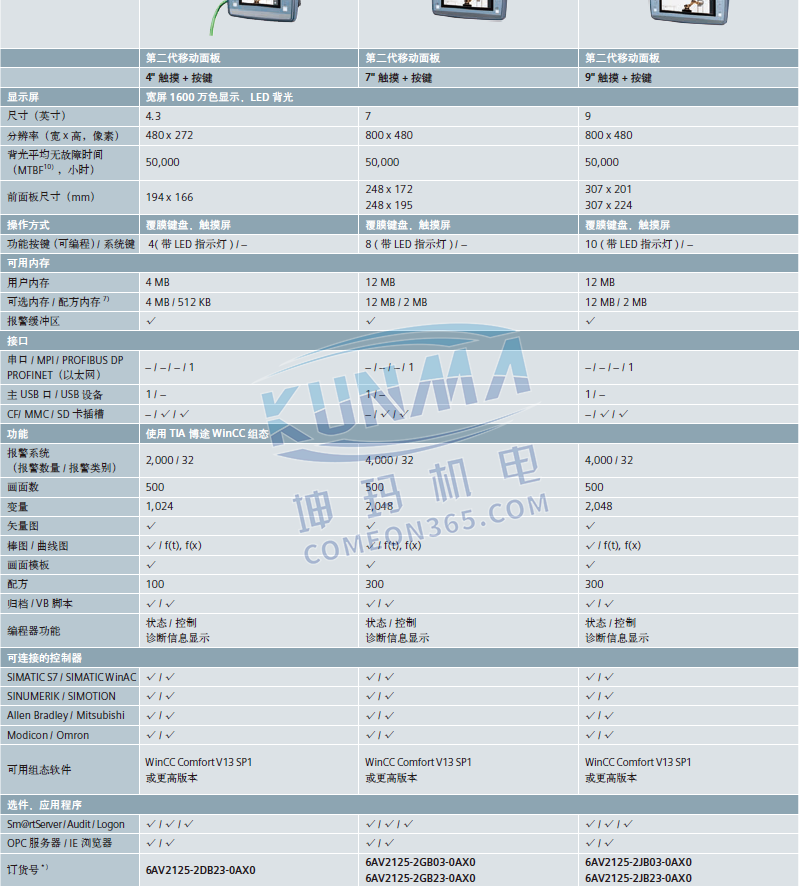

第二代移动面板
SIMATIC HMI KTP400F 故障安全移动面板, 集成使能按钮、紧急停止按钮 和钥匙开关, 4 寸宽屏显示,PROFINET 接口, TIA 博途 WINCC COMFORT V13 SP1 HSP 或更高版本组态 6AV21252DB230AX0
SIMATIC;HMI KTP700 移动面板,7 寸宽屏 1600 万色显示,分辨率 800*480,触摸 按键操作,8 个功能按键,1*PROFINET/;工业以太网接口,1*SD;存储卡槽,1*USB;接口,TIA;博途 WINCC;COMFORT;V13;SP1;或更高版本组态 6AV21252GB030AX0
SIMATIC HMI KTP700F 故障安全移动面板,7 寸宽屏 1600 万色显示,分辨率 800*480,触摸 按键操作,8 个功能按键,1*PROFINET/ 工业以太网接口,1*SD 存储卡槽,1*USB 接口,集成确认按钮和紧急停止按钮,TIA 博途WINCC COMFORT V13 SP1 或更高版本组态 6AV21252GB230AX0
SIMATIC HMI KTP900 移动面板,9 寸宽屏 1600 万色显示,分辨率 800*480,触摸 按键操作,8 个功能按键,1*PROFINET/;工业以太网接口,1*SD;存储卡槽,1*USB;接口,TIA;博途 WINCC;COMFORT;V13;SP1;或更高版本组态 6AV21252JB030AX0
SIMATIC HMI KTP900F 故障安全移动面板,9 寸宽屏 1600 万色显示, 分辨率 800*480,触摸 按键操作,8 个功能按键,1*PROFINET/ 工业以太网接口,1*SD 存储卡槽,1*USB 接口,集成确认按钮和紧急停止按钮,TIA 博途WINCC COMFORT V13 SP1 或更高版本组态 6AV21252JB230AX0
第二代移动面板接线盒,紧凑型,控制柜安装,支持 PROFINET 和 PROFISAFE 连接,支持安全继电器连接,连接点自动识别 6AV21252AE030AX0
第二代移动面板接线盒,标准型,墙面固定安装,支持PROFINET 和 PROFISAFE 连接,支持安全继电器连接,连接点自动识别,集成交换机 6AV21252AE130AX0
第二代移动面板接线盒,高级型,墙面固定安装,支持PROFINET 和 PROFISAFE 连接,支持安全继电器连接,集成安全急停回路,连接点自动识别,集成交换机,MRP- 客户端,IRT 6AV21252AE230AX0
第二代移动面板连接电缆,长度 2 米 6AV21815AF020AX0
第二代移动面板连接电缆,长度 5 米 6AV21815AF050AX0
第二代移动面板连接电缆,长度 8 米 6AV21815AF080AX0
第二代移动面板连接电缆,长度 10 米 6AV21815AF100AX0
第二代移动面板连接电缆,长度 15 米 6AV21815AF150AX0
第二代移动面板连接电缆,长度 20 米 6AV21815AF200AX0
第二代移动面板连接电缆,长度 25 米 6AV21815AF250AX0
第二代移动面板安装挂架,用于安装:KTP400F MOBILE,KTP700 MOBILE,KTP700F MOBILE,KTP900 MOBILE, KTP900F MOBILE 6AV21815AG800AX0

;

产品描述 订货号
全防护型精智面板
SIMATIC;HMI;全防护型精智面板 TP1200,悬臂安装,不支持扩展单元,1600;万色宽屏显示,PROFIBUS;DP/MPI;和PROFINET 接口,24MB 用户内存,TIA 博途 V14 SP1 HSP 以上版本组态 6AV21240MC240AX0
SIMATIC HMI 全防护型精智面板 TP1200,基座安装,支持扩展单元,1600 万色宽屏显示,PROFIBUS DP/MPI 和PROFINET 接口,24MB 用户内存,TIA 博途 V14 SP1 HSP 以上版本组态 6AV21240MC241AX0
SIMATIC HMI 全防护型精智面板 TP1200,悬臂安装,支持扩展单元,1600 万色宽屏显示,PROFIBUS DP/MPI 和PROFINET 接口,24MB 用户内存,TIA 博途 V14 SP1 HSP 以上版本组态 6AV21240MC240BX0
SIMATIC;HMI;全防护型精智面板 TP1500,悬臂安装,不支持扩展单元,1600;万色宽屏显示,PROFIBUS;DP/MPI;和PROFINET 接口,24MB 用户内存,TIA 博途 V14 SP1 HSP 以上版本组态 6AV21240QC240AX0
SIMATIC HMI 全防护型精智面板 TP1500,基座安装,支持扩展单元,1600 万色宽屏显示,PROFIBUS DP/MPI 和PROFINET 接口,24MB 用户内存,TIA 博途 V14 SP1 HSP 以上版本组态 6AV21240QC241AX0
SIMATIC HMI 全防护型精智面板 TP1500,悬臂安装,支持扩展单元,1600 万色宽屏显示,PROFIBUS DP/MPI 和PROFINET 接口,24MB 用户内存,TIA 博途 V14 SP1 HSP 以上版本组态 6AV21240QC240BX0
SIMATIC;HMI;全防护型精智面板 TP1900,悬臂安装,不支持扩展单元,1600;万色宽屏显示,PROFIBUS;DP/MPI;和PROFINET 接口,24MB 用户内存,TIA 博途 V14 SP1 HSP 以上版本组态 6AV21240UC240AX0
SIMATIC HMI 全防护型精智面板 TP1900,基座安装,支持扩展单元,1600 万色宽屏显示,PROFIBUS DP/MPI 和PROFINET 接口,24MB 用户内存,TIA 博途 V14 SP1 HSP 以上版本组态 6AV21240UC241AX0
SIMATIC HMI 全防护型精智面板 TP1900,悬臂安装,支持扩展单元,1600 万色宽屏显示,PROFIBUS DP/MPI 和PROFINET 接口,24MB 用户内存,TIA 博途 V14 SP1 HSP 以上版本组态 6AV21240UC240BX0
SIMATIC;HMI;全防护型精智面板 TP2200,悬臂安装,不支持扩展单元,1600;万色宽屏显示,PROFIBUS;DP/MPI;和PROFINET 接口,24MB 用户内存,TIA 博途 V14 SP1 HSP 以上版本组态 6AV21240XC240AX0
SIMATIC HMI 全防护型精智面板 TP2200,基座安装,支持扩展单元,1600 万色宽屏显示,PROFIBUS DP/MPI 和PROFINET 接口,24MB 用户内存,TIA 博途 V14 SP1 HSP 以上版本组态 6AV21240XC241AX0
SIMATIC HMI 全防护型精智面板 TP2200,悬臂安装,支持扩展单元,1600 万色宽屏显示,PROFIBUS DP/MPI 和PROFINET 接口,24MB 用户内存,TIA 博途 V14 SP1 HSP 以上版本组态 6AV21240XC240BX0
全防护型精智面板安装附件
12 寸全防护型精智面板寸扩展单元,硬接线 6AV76741LA310AA0
12 寸全防护型精智面板寸扩展单元,PROFINET 接口 6AV76741LA320AA0
12 寸全防护型精智面板寸扩展单元,PROFISAFE 接口 6AV76741LA330AA0
15 寸全防护型精智面板寸扩展单元,硬接线 6AV76741LA410AA0
15 寸全防护型精智面板寸扩展单元,PROFINET 接口 6AV76741LA420AA0
15 寸全防护型精智面板寸扩展单元,PROFISAFE 接口 6AV76741LA430AA0
19 寸全防护型精智面板寸扩展单元,硬接线 6AV76741LA510AA0
19 寸全防护型精智面板寸扩展单元,PROFINET 接口 6AV76741LA520AA0
19 寸全防护型精智面板寸扩展单元,PROFISAFE 接口 6AV76741LA530AA0
22 寸全防护型精智面板寸扩展单元,硬接线 6AV76741LA610AA0
22 寸全防护型精智面板寸扩展单元,PROFINET 接口 6AV76741LA620AA0
22 寸全防护型精智面板寸扩展单元,PROFISAFE 接口 6AV76741LA630AA0
全防护型精智面板圆管适配器,用于悬臂式安装 6AV76741KF000AA0
基本适配器 USB 扩展接口 6AV76741LX000AA0
全防护型精智面板寸扩展单元用急停按钮 6AV76741MA000AA0
全防护型精智面板寸扩展单元用带指示灯按钮 6AV76741MB000AA0
全防护型精智面板寸扩展单元用信号指示灯 6AV76741MC000AA0
全防护型精智面板寸扩展单元用选择开关 6AV76741MD000AA0
全防护型精智面板寸扩展单元用钥匙开关 6AV76741ME000AA0
IP65 防护等级不锈钢键盘,宽度 483mm,英文按键布局 6AV76741NE000AA0
不锈钢托盘,用于放置键盘和工具 6AV76741NE010AA0

西门子推出驾驭极端环境的户外型精智面板

  • 全新的SIMATICHMI户外型精智面板可在;-30ºC;~;60ºC;的温度环境下正常工作

•;7寸和15寸宽屏高亮显示屏,背光亮度可自动调节

  • 在各种光线条件下都清晰易读
  • 设备正面采用防紫外线材料,防护等级可达IP66,以确保长期稳定性

西门子扩充了旗下SIMATIC HMI(人机界面)面板中高性能精智面板家族的产品阵容,推出极其坚固的全新户外设备,以供在极端环境中使用。

;

目前,人机界面厂商提供的标准产品只能满足在室内应用的条件,工作温度为0ºC ~ 50ºC,光照条件是室内的自然光或照明光源,对湿度的要求是10% ~ 90%,无结露。现在越来越多的室外机械也对人机界面操作有了新的需求,而标准的人机界面产品由于在产品实际方面的限制无法满足室外应用:

;

  • 我国大部分地区的室外温度在 -30ºC~;50ºC,标准人机界面无法满足环境温度的要求
  • 在阳光直射的光照条件下,标准人机界面的画面无法看清楚
  • 室外环境湿度大和温度变化比较大的情况下,出现结露甚至低温结冰,标准人机界面无法满足湿度的要求

;

SIMATIC HMI TP700和SIMATIC HMI TP1500户外型精智面板正面

采用防紫外线材料,防护等级达IP66,是冷藏间、船舶和石油天然气行业的理想之选。全新的户外型精智面板工作环境温度范围为-30ºC;~;60ºC,环境湿度高可达90%,几乎能应用于任何环境和行业。在日光下可读的高分辨率7寸和15寸宽屏显示屏,宽高比16:9,屏幕色彩高达1600万色,能清晰的显示复杂的工艺参数和 整个工厂的生产全景。高度防眩、广角可视及自动亮度调节功能使操作人员能轻松可靠地监控设备。这使得用户在多变的天气或光线条件下也可以正常读取数据。

;

为优化工厂的空间利用,满足特殊的机器设计需要,新面板还可以实现垂直安装,方便以纵向模式进行操作。因为储存有足够的电能,即使在意外断电的情况下,几乎无需任何维护的精智系列户外面板也能够确保大程度的数据安全,保证所有的归档进程能够正常退出,并对数据进行备份。

;

目前,该系列面板已经取得应用于危险区域的 Ex2/22;和 FM;Class I;Div.2认证,正在申请各类船级社认证。我们通过工业以太网(Profinet)将面板集成到自动化解决方案中,并使用TIA博途(TIA Portal)工程软件平台中的SIMATIC WinCC工程工具进行组态。此前为其它精智系列面板开发的操作画面可以便捷的应用到新款面板中,只需针对户外应用进行特定补充

,
