西门子plc如何监控?

2020-12-01

西门子plc怎么监控程序?我们用西门子S7-200举例说明。

西门子S7-200系列PLC程序的修改和在线监控。

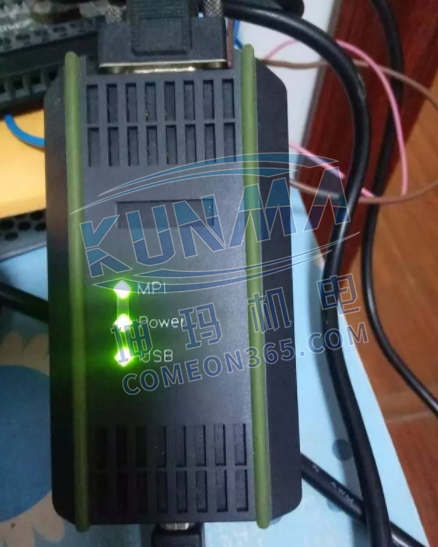

1.通讯电缆依旧用PC ADAPTER USB,连好通讯电缆后三个指示灯正常都是亮的。

西门子plc如何监控?图片1

2.按照前一篇写的设置PC PG接口,建立通讯

西门子plc如何监控?图片2

西门子plc如何修改程序

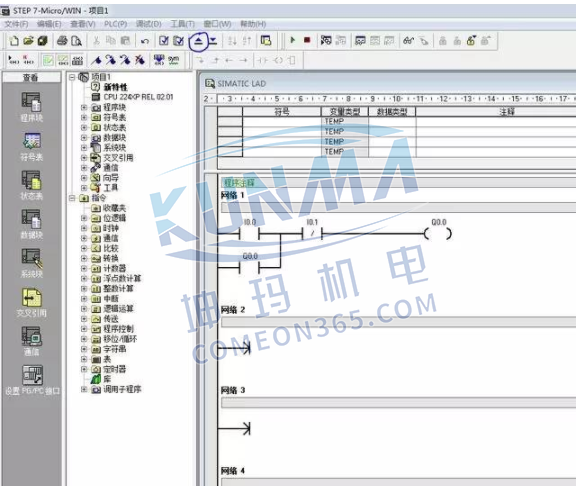

3.上传PLC内的程序

西门子plc如何监控?图片3

西门子plc如何监控?图片4

因为打开的是空程序,不用保存

西门子plc如何监控?图片5

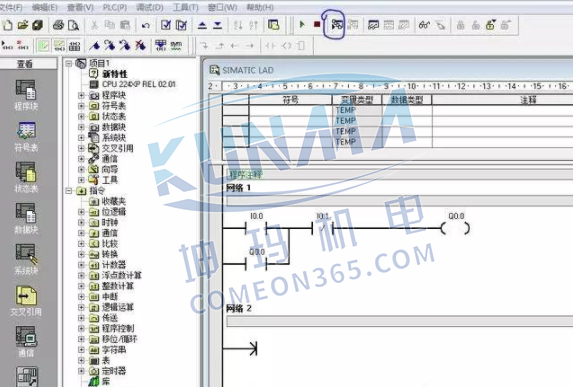

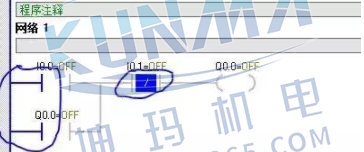

4.程序状态监控,看一下Q0.0接通的条件,看到蓝色状态显示接通了的地方

西门子plc如何监控?图片6

西门子plc如何监控?图片7

看到蓝色状态说明在线监控成功

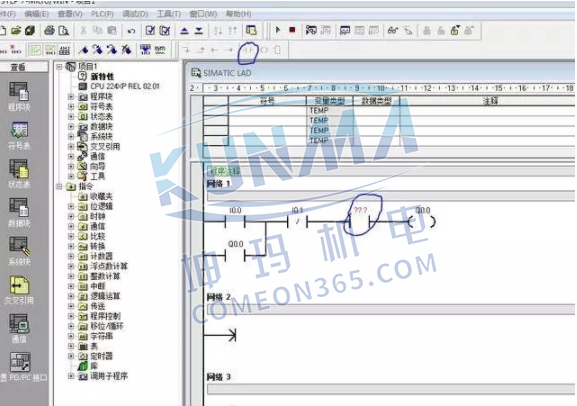

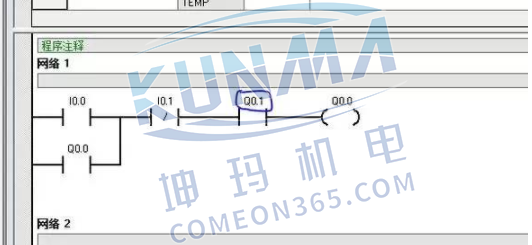

5.比如说我们这个Q0.0是控制主轴电机,Q0.1控制水泵,要求Q0.1启动了Q0.0才能启动,那么修改一下程序(修改是要关掉在线监控)。

西门子plc如何监控?图片8

西门子plc如何监控?图片9

6.下载程序

西门子plc如何监控?图片10

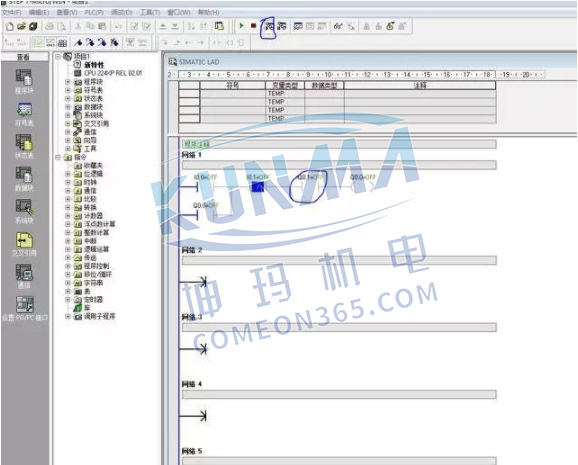

7.再次监控一下,我们可以看到Q0.0要运行多了一个条件,程序修改完成

西门子plc如何监控?图片11
