西门子plc加密如何使用方法

2020-12-01

关于西门子plc加密方法,由于西门子PLC有很多系列,今天主要就讲S7-200和STEP7 V5.5,原因就是S7-200不是西门子亲生的,收购来的,体系不一样。STEP7 基本上就是西门子S7-300/400/1200/1500系列通用的了。

S7-200系列加密

S7-200系列的PLC提供三种加密方式:项目文件加密、CPU加密、POU加密。

三种方式不见的都用,可以适当的选择一种或两种使用。

下面分别介绍如果在我们的程序中使用这些加密方式:

一、项目文件加密

所谓的项目文件加密就是在编程电脑上把编程的程序添加上密码,以防止当我们的电脑给别人拿去后打开自己的程序。

使用STEP 7-Micro/WIN V4.0以上版本,可以为整个Project(项目)文件加密,使不知道密码的人无法打开项目。

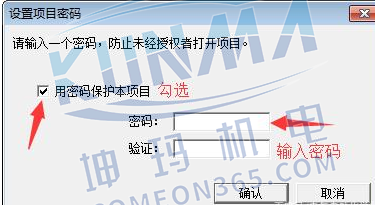

在编程软件STEP 7 MicroWIN 的File(文件)菜单中选择Set Password(设置密码)命令,在弹出的对话框中输入多16个字符的项目文件密码。

西门子plc加密如何使用方法图片1

西门子plc加密如何使用方法图片2

密码可以是字母或数字的组合,区分大小写。

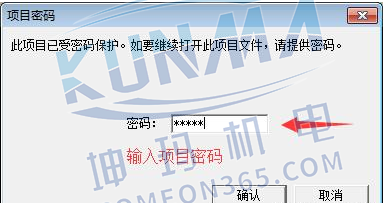

当我们设置好密码退出编程软件后,再次打开必须要输入密码。

西门子plc加密如何使用方法图片3

二、CPU加密

项目文件加密是加密电脑上的项目文件,因此CPU中的程序是无法保护的,当需要防止通过上载的方式查看你的程序时,就需要对CPU加密。

CPU加密是在系统块中设置CPU密码以限制用户对CPU的访问。可以分等级设置密码。

如何设置密码如下图:

西门子plc加密如何使用方法图片4

CPU加密

西门子plc加密如何使用方法图片5

CPU加密方法

由上图可以看出CPU加密共分为四级,从1级到4级权限越来越小。

a.选择密码保护等级

“Full”等于没有限制(无密码)

b.输入1 - 8个字母、符号或数字作为密码

c.再输入一次验证

字母大、小写无关。

西门子plc加密如何使用方法图片6

密码权限分配

密码只有在系统块下载到 CPU 中后才起作用。

注意:

1、经过密码验证后的编程连接会一直保持,如果编程计算机的通信意外断开,有效的连接会继续开放约一分钟。正确的做法是先退出(关闭)编程软件Micro/WIN 再断开编程连接。

2、CPU 密码保护不能限制他人使用编程软件 Micro/WIN 对用户数据区的访问。如果在诸如 V 存储区、M 存储区中保持了敏感的数据,需要注意。

3、设置了CPU密码后,为何看不出密码已经生效?

在系统块中设置了CPU密码并下载后,因为你仍然保持了Micro/WIN与CPU的通信连接,所以CPU不会对设置密码的Micro/WIN做保护。

要检验密码是否生效,可以:

停止Micro/WIN与CPU的通信一分钟以上关闭Micro/WIN程序,再打开停止CPU的供电,再送电。

西门子PLC用STEP7自带工具对FB/FC程序加密方法

西门子STEP7 V5.5的版本有一个自带的给FB/FC加密的功能,(这个加密方法目前还没有破解)。
使用这个加密功能的前提:确定所需要加密的FB/FC已经生成了源文件(可在源文件一栏中看到)

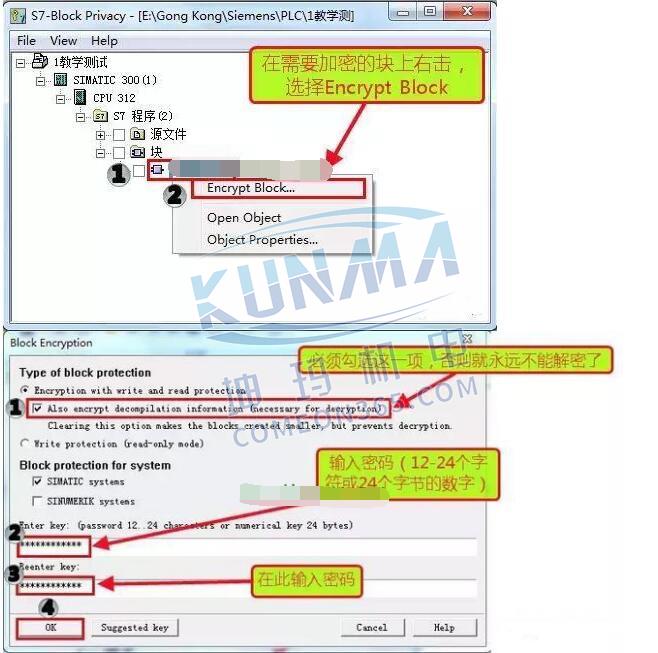

加密的的方法:

西门子plc加密如何使用方法图片7

加密的的方法

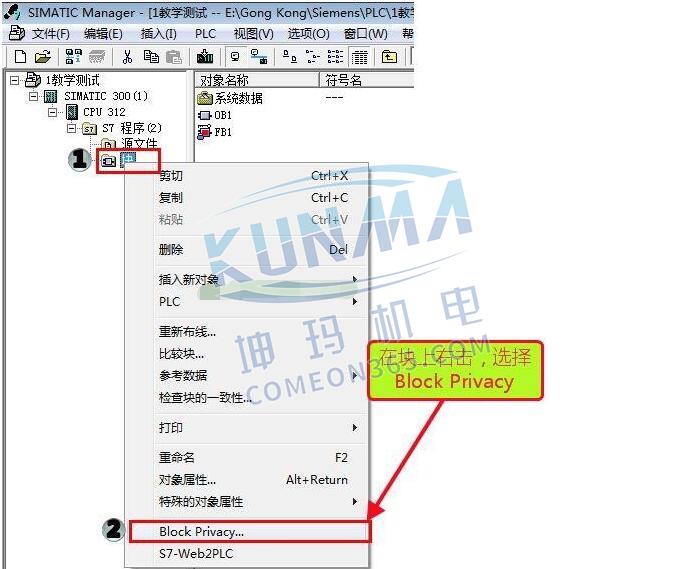

如果块上右击后没有Block Privacy这个选项:打开Step7 V5.5的安装盘,文件“CD_2Optional ComponentsS7 Block PrivacySetup.exe”

西门子plc加密如何使用方法图片8

西门子plc加密如何使用方法图片9

解密的的方法:
解密的前提是在加密的时候勾选了“Also encrypt decompilation information“否则是永久加密,无法解密

西门子plc加密如何使用方法图片10

西门子plc加密如何使用方法图片11

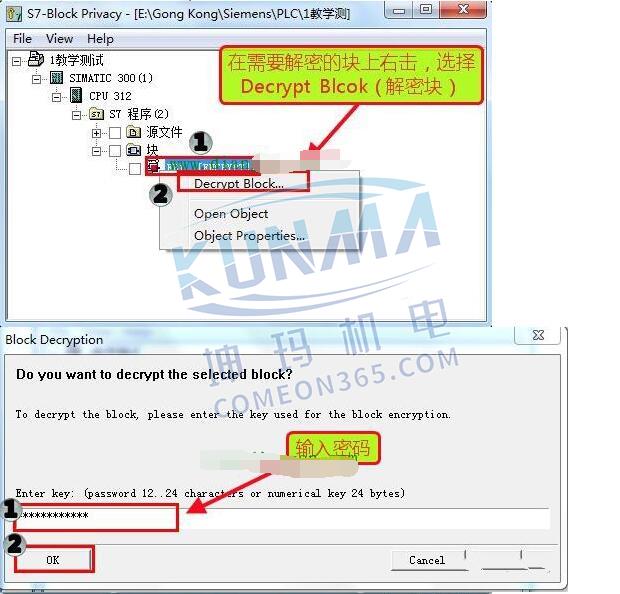

在需要解密的块上右击,选择Decrypt Blcok(解密块)

西门子plc加密如何使用方法图片12

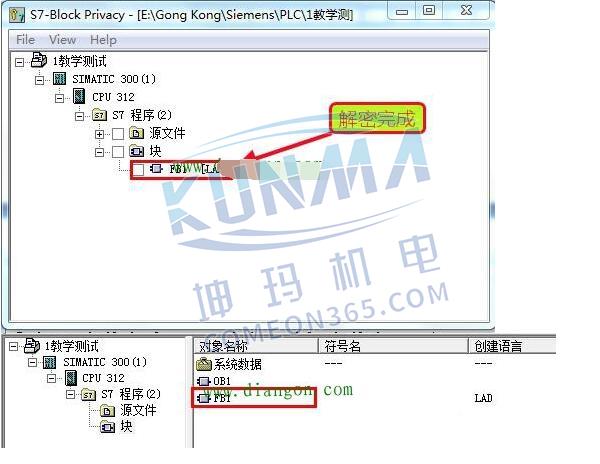

解密完成

更多关于西门子PLC密码三种保护级别和程序块加密方法
