西门子plc怎么监控程序？我们用西门子S7-200举例说明。

西门子S7-200系列PLC程序的修改和在线监控。

1.通讯电缆依旧用PC ADAPTER USB，连好通讯电缆后三个指示灯正常都是亮的。

西门子PLC如何波形监控图片1

2.按照前一篇写的设置PC PG接口，建立通讯

西门子PLC如何波形监控图片2

西门子plc如何修改程序

3.上传PLC内的程序

西门子PLC如何波形监控图片3

西门子PLC如何波形监控图片4

因为打开的是空程序，不用保存

西门子PLC如何波形监控图片5

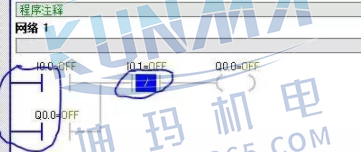

4.程序状态监控，看一下Q0.0接通的条件，看到蓝色状态显示接通了的地方

西门子PLC如何波形监控图片6

西门子PLC如何波形监控图片7

看到蓝色状态说明在线监控成功

5.比如说我们这个Q0.0是控制主轴电机，Q0.1控制水泵，要求Q0.1启动了Q0.0才能启动，那么修改一下程序（修改是要关掉在线监控）。

西门子PLC如何波形监控图片8

西门子PLC如何波形监控图片9

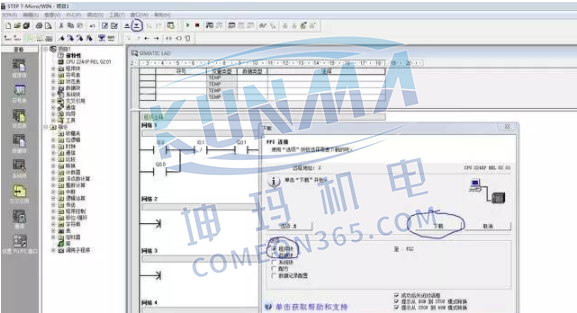

6.下载程序

西门子PLC如何波形监控图片10

7.再次监控一下，我们可以看到Q0.0要运行多了一个条件，程序修改完成

西门子PLC如何波形监控图片11
