西门子300plc字节如何转换成字

2020-12-01

读取系统时LB15传送到MB100中,然后设定一个数值与mb100相比较来控制输出。

问题1:比较器只有字和双字,没有字节,如果字节间比较,应该如何操作。

问题2:转换器也只有字和双字,比如要把bcd码转换成字节,应该怎么编程。

解决方法:你用语句表就可以了。如果一定要用字,那就复制到mb101然后mw100进行比较。

更多推荐解决方法:

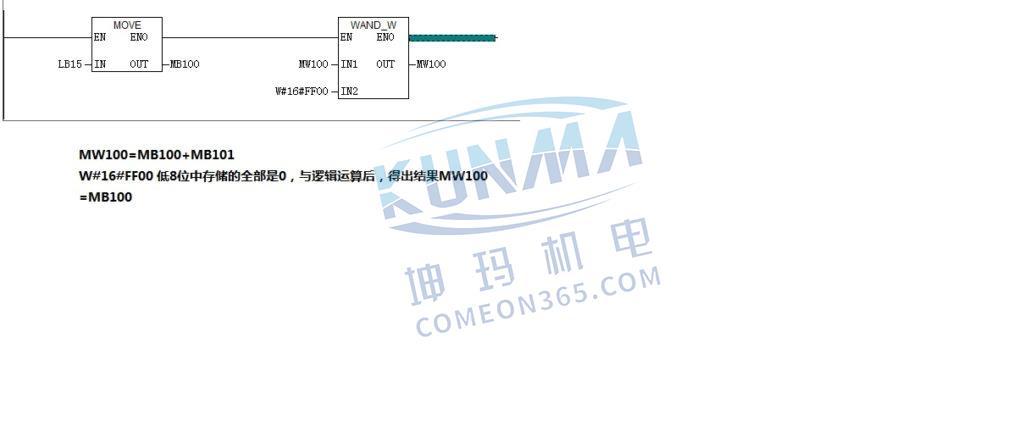

1.先使用MOV指令将LB15传送到MB100中,我们知道MW100=MB100 MB101,然后使用字逻辑与WAND_W指令指令将MW100与W#16#FF00与运算屏蔽低8位。因为屏蔽了低8位,所以MB101=0,即MW100=MB100;。这样我们只要MW100与设定值相比较就可以了。程序实例见附件。

2.可以先使用BCD_I指令先将BCD转换为整数,再使用字逻辑WAND_W指令逻辑与屏蔽相应的不需要的字节就可以了。方法和个问题类似。

西门子300plc字节如何转换成字图片1
