掌握PLC正确、规范的外部接线是PLC应用人员的基本功之一。PLC的外部接线主要有工作电源线、接地线、输入端接线和输出端接线。
1. PLC的工作电源接线,应按照其需要的工作电源的类型(交流或者直流)、电压等级,用导线接到相应的电源上,注意正负极或火线、零线。
2. PLC的接地线。PLC的接地线要采用不小于1.25㎜的黄绿双色线,且要单独接地。
3. 输入端接线。PLC的输入端接按钮、行程开关、继电器、传感器等的触点等。对于S7-200PLC,不同类型的输入元件,在接线时要注意接线方式。
(1)按钮、继电器触点、行程开关等无源触点(也称干接点)的元件及两线制传感器等元件,接线时可按照下图接。这里公共端1M、2M与直流电源的负极M连接,外部元件的引出的两根线分别与PLC输入端子和L 相连,像传感器之类需要PLC给它提供电源才能工作的,还要注意极性接对。
西门子plc如何接线

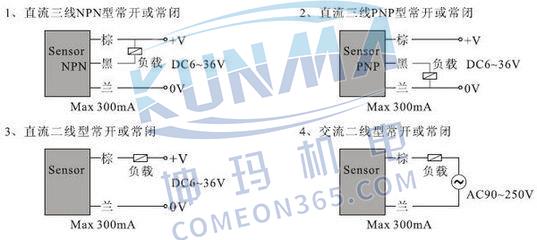

(2)三线制传感器接线时要考虑电源“ ”“-”极,棕色线接电源正极(L ),蓝色线接负极(M),黑色的线接负载(PLC的输入端子)。此时还要注意公共端1M、2M等与电源的哪个端相连,如果是PNP型传感器,公共端与M相连,如果是NPN型传感器,公共端与L 相连。
西门子plc如何接线
PNP型传感器接线
NPN型传感器接线
4. 输出端接线
PLC的输出端可以直接驱动接触器、继电器、电磁阀、指示灯等元件,它们需要外接电源进行驱动。电源类型要看PLC输出端类型,晶体管型(DC)是直流输出,继电器(Relay)还是交直流输出。晶体管型输出,电源只能用直流电源;继电器型输出既可以用直流电源,也可以用交流电源。
