西门子PLC地址如何运用?

2020-11-30

西门子PLC的地址运用,地址是用来指定用户访问数据的目的地,此目的地通常以存储区域 编号的形式出现,掌握存储单位、访问方式及地址的分配规则才能熟练应用。

1、存储单位:

西门子PLC支持4种存储单位,分别是bit(位)/byte(B字节)/word(W字)/double word(DW双字),它们之间的关系如下图:

西门子PLC地址如何运用?图片1

西门子PLC地址如何运用?图片2

2、访问方式:

访问方式根据存储单位来决定的,因此访问方式也具备四种模式(位访问、字节访问、字访问、双字访问),具体方式如下:

西门子PLC地址如何运用?图片3

3、寻址方式:

寻址方式是访问地址数据的一种自然规律,通过下图来理解地址之间编号的间隔关系:

西门子PLC地址如何运用?图片4

在存储单位之间高位和低位所描述的也就是位权的高低问题

例如:IB0 内的8 个位的状态是10010000.那么此时可得出在IB0 里面所存储的十进制数为:128 16=144 十六进制数为:90

西门子PLC地址如何运用?图片5

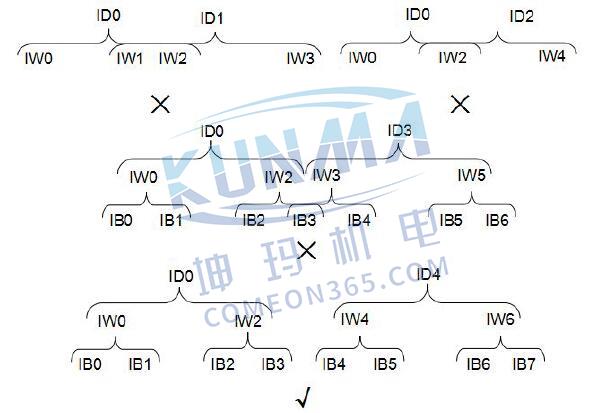

在使用地址时,需要注意的是字节类型地址的字节编号需要间隔一个单位,而字类型地址的字编号需要间隔两个单位,同理双字类型地址的双字编号需要间隔四个单位。

例如:字类型地址分配

西门子PLC地址如何运用?图片6

例如:双字类型地址分配

西门子PLC地址如何运用?图片7
