威纶通触如何连接西门子plc?

2020-11-29

西门子200smart的PLC是目前西门子PLC家族中经济的一款,也是大家比较喜欢选用的一款,因为该PLC的编程软件操作简单,通俗易懂。而且一般小型设备,小型项目选型smart200基本可以满足.

威纶通科技于1995年在台湾成立,是专业从事工业自动化产品研发、生产与推广的制造商,旗下拥有人机界面的领导品牌Weinview及变频传动领域的新兴品牌Artrich,致力于'触控世界,传动未来'的企业使命!也是属于国产中知名度靠前的触摸屏厂家,使用起来也是比较简单方便。

1.;我们看看下面系统图

威纶通触如何连接西门子plc?图片1

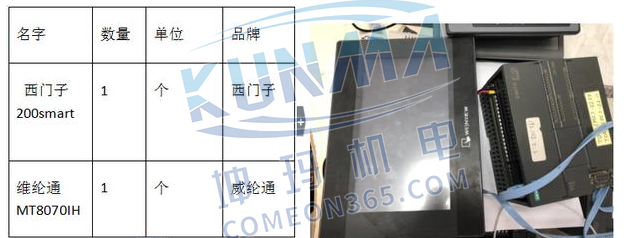

西门子200smart与威纶通触摸屏连接硬件配置(实物接线图如下)

威纶通触如何连接西门子plc?图片2

2.;西门子S7-200samrt写好程序,设置好IP,下载到PLC。

威纶通触如何连接西门子plc?图片3

3.;打开威纶通触摸屏新建工程,新建西门子SMART200

1.新建设备驱动:填写PLC的IP(下面的IP必须与西门子200 smart设置的IP一样)。

威纶通触如何连接西门子plc?图片4

威纶通触摸屏新建驱动与西门子200smart连接

触摸屏的IP必须保持与西门子200smart的PLC的IP在同一网段,下图是填西门子的IP

威纶通触如何连接西门子plc?图片5

2. 新建西门子200 smart的PLC变量(如VD0该变量是触摸屏上所监控的变量)

威纶通触如何连接西门子plc?图片6

新建威纶通触摸屏的数据变量,如西门子的VD0浮点数。

3. 新建按钮(如M0.0该变量是触摸屏上所监控的变量),下载到触摸屏即可。

威纶通触如何连接西门子plc?图片7

西门子的m0.0开关量

新建威纶通触摸屏的数据变量,如西门子的m0.0开关量。

四:总结

各位头条好友,感谢大家的支持。接下来会给大家详细介绍一下西门子200smart的modbus通信。以及巨控远程监控PLC模块的所有功能介绍。还可以根据大家评论来给大家分享有关于PLC(西门子,三菱等)的技术文章。
