西门子变频器V20制动电阻
运行条件
确保安装在;SINAMICS;V20;上的电阻具有合适的额定性能，以处理所需的功率耗散。 请务必遵守所有适用的安装、使用规定以及有关高压设备安装的安全规则。 如果变频器正在运行，在安装电阻前须断开主电源并等待至少五分钟使电容器放电。 此设备必须接地。
小心高温
制动电阻在运行过程中会变得很烫。;在其运行时不要触摸制动电阻。 如果使用不合适的制动电阻，则会对所接的变频器造成严重损坏并且可能有火灾危险。 必须建立热切断电路（见下图）以防止设备过热。
小阻值 制动电阻的阻值小于以下小阻值可能损坏与其连接的变频器或制动模块：
- 400;V;变频器外形尺寸;A;至;C：;56;Ω
- 400;V;变频器外形尺寸;D/E：;27;Ω
- 230;V;变频器外形尺寸;A;至;C：;39;Ω
功能
;
外接制动电阻可用于“消耗”电机产生的再生能量，这就极大的提高了制动及减速能力。
能耗制动所需的制动电阻可用于所有外形尺寸的变频器。;外形尺寸;D;的变频器带有内置;的制动单元，允许直接将制动电阻连接到变频器；而外形尺寸;A;至;C;的变频器则需要一;个额外的能耗制动模块来将制动电阻连接到变频器。
订货数据
| 外形尺寸 | 变频器额定功;率 | 电阻订货号 | 连续功;率 | 峰值功率（5%;占空比） | 阻值;±;10% | 额定直流电压 |
| 三相交流;400 V 变频器 | ||||||
| FSA | 0.37;kW | 6SL3201-0BE14-3AA0 | 75;W | 1.5 kW | 370;Ω | 840 V; 10% |
| 0.55;kW | ||||||
| 0.75;kW | ||||||
| 1.1 kW | ||||||
| 1.5 kW | ||||||
| 2.2 kW | 6SL3201-0BE21-0AA0 | 200;W | 4.0 kW | 140;Ω | 840 V; 10% | |
| FSB | 3;kW | |||||
| 4;kW | ||||||
| FSC | 5.5 kW | 6SL3201-0BE21-8AA0 | 375;W | 7.5 kW | 75;Ω | 840 V; 10% |
| FSD | 7.5 kW | |||||
| 11;kW | 6SL3201-0BE23-8AA0 | 925;W | 18.5;kW | 30;Ω | 840 V; 10% | |
| 15;kW | ||||||
| FSE | 18.5;kW | 6SE6400-4BD21-2DA0 | 1200;W | 24;kW | 27;Ω | 900;V |
| 22;kW | ||||||
;
| 外形尺寸 | 变频器额定功;率 | 电阻订货号 | 连续功;率 | 峰值功率（5%;占空比） | 阻值;±;10% | 额定直流电压 |
| 单相交流;230 V 变频器 | ||||||
| FSA | 0.12;kW | 6SE6400-4BC05-0AA0 | 50;W | 1.0 kW | 180;Ω | 450;V |
| 0.25;kW | ||||||
| 0.37;kW | ||||||
| 0.55;kW | ||||||
| 0.75;kW | ||||||
| FSB | 1.1 kW | 6SE6400-4BC11-2BA0 | 120;W | 2.4 kW | 68;Ω | 450;V |
| 1.5 kW | ||||||
| FSC | 2.2 kW | |||||
| 3;kW | 6SE6400-4BC12-5CA0 | 250;W | 4.5 kW | 39;Ω | 450;V | |
;* 以上所有电阻的大占空比均为;5%。
技术数据
| 运行环境温度： | -10° C 至 50°;C |
| 存放/运输温度： | -40° C 至 70°;C |
| 防护等级： | IP20 |
| 湿度： | 0%至;95%（无冷凝） |
| cURus 文件号： | E221095（Gino）;E219022（Block） |
安装

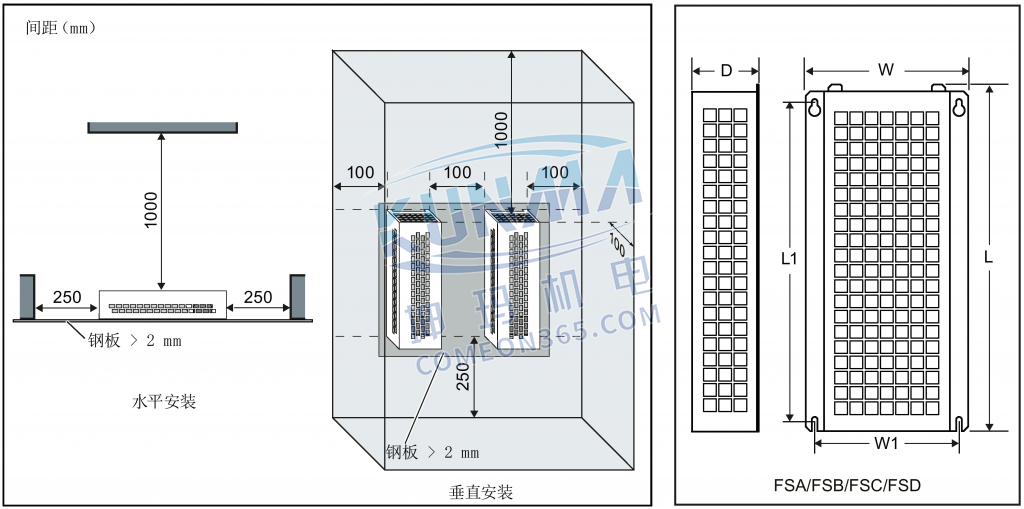

适用于三相交流;400;V;变频器;FSA;至;FSD
电阻必须垂直或水平安装并且固定在耐热表面上。所需小间距如下所示：
适用于单相交流;230;V;变频器和三相交流;400;V;变频器;FSE
电阻必须垂直安装并且固定在耐热表面上。;电阻的上、下和侧面必须留空至少;100;mm以确保通风良好。

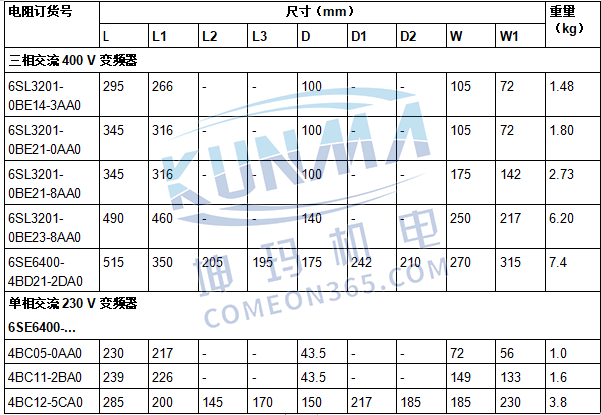

安装尺寸
接线
可通过接触器将主电源连至变频器，接触器可在电阻过热时断开电源。热切断开关（电阻;附带）可提供设备保护。此切断开关可串联连接，并且使用主接触器的线圈电源（见下;图）。;当电阻温度下降时，热控开关的触点再次闭合；之后变频器即自动启动（P1210;=;1）。;设置此参数会触发故障消息。
调试
制动电阻的设计占空比为;5%。;对于变频器外形尺寸;D，设;P1237;=;1;即使能制动电阻功;能。;对于其他外形尺寸的变频器，须使用能耗制动模块选择;5%占空比。
说明
额外;PE;端子
某些电阻的外壳上会带有一个额外的;PE;接线端子。
;
