西门子变频器V20进线电抗器

2020-11-28

功能

;进线电抗器用于平滑峰值电压或跨接整流电压降。;进线电抗器还可降低变频器和电源系;统的谐波效果。适用于;230 V;变频器的较大尺寸进线电抗器可通过侧安装支架实现并排安装(见下;图)。

订货数据

外形尺寸 变频器额定功率 进线电抗器
订货号 电压 电流
三相交流;400 V 变频器
FSA 0.37;kW 6SL3203-0CE13-2AA0 380 V;至;480;V 4.0;A
0.55;kW
0.75;kW
1.1 kW
1.5 kW 6SL3203-0CE21-0AA0 380 V;至;480;V 11.3 A
2.2 kW
FSB 3;kW
4;kW
FSC 5.5 kW 6SL3203-0CE21-8AA0 380 V;至;480;V 22.3 A
FSD 7.5 kW
11;kW 6SL3203-0CE23-8AA0 380 V;至;480;V 47.0 A
15;kW
FSE 18.5;kW 6SE6400-3CC05-2DD0 200 V;至;480;V 53.6 A
22;kW 6SE6400-3CC08-3ED0 380 V;至;600;V 86.9 A
单相交流;230 V 变频器
FSA 0.12;kW 6SE6400-3CC00-4AB3 200 V;至;240;V 3.4;A
0.25;kW
0.37;kW 6SE6400-3CC01-0AB3 200 V;至;240;V 8.1;A
0.55;kW
0.75;kW
FSB 1.1 kW 6SE6400-3CC02-6BB3 200 V;至;240;V 22.8 A
1.5 kW
FSC 2.2 kW
3;kW 6SE6400-3CC03-5CB3 200 V;至;240;V 29.5 A

连接进线电抗器到变频器

下图以;230;V;变频器的进线电抗器为例。

西门子变频器V20进线电抗器

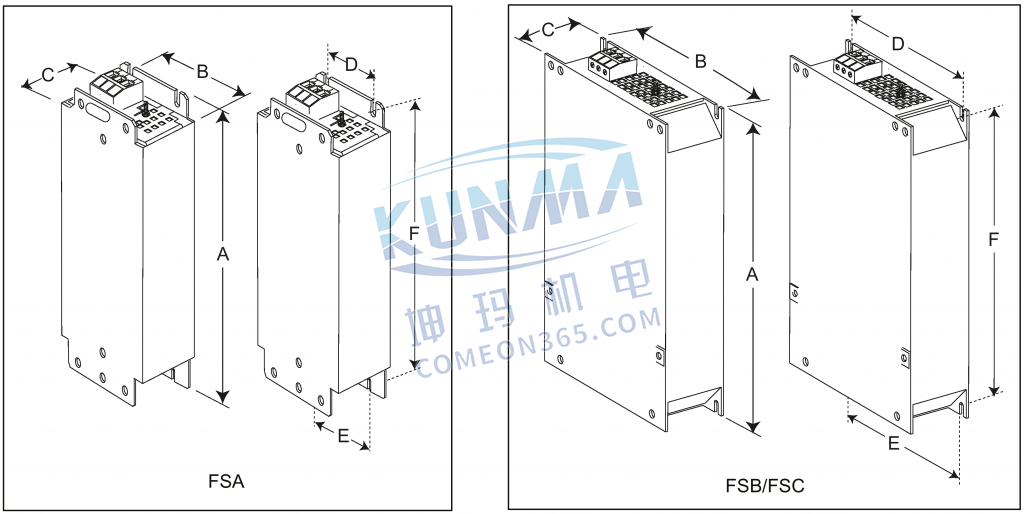

安装尺寸

适用于三相交流;400;V;变频器;FSA;至;FSD

西门子变频器V20进线电抗器

西门子变频器V20进线电抗器

适用于三相交流;400;V;变频器;FSE

西门子变频器V20进线电抗器

西门子变频器V20进线电抗器

适用于单相交流;230;V;变频器

西门子变频器V20进线电抗器

西门子变频器V20进线电抗器

西门子变频器V20进线电抗器

*;带侧安装支架的高度

;
