西门子变频器V20外部EMC滤波器等级B
2020-11-28
说明
下表中订货号为;6SE6400-2FL02-6BB0;的;EMC;滤波器带有两个未使用的直流端子（DC 、DC-），请勿连接。;相应的端子线缆须剪短并进行适当的绝缘处理（例如，使用;热缩套管）
功能
为满足;EN61800-3;标准;C2;类辐射性和传导性发射的要求，SINAMICS;V20;变频器（400;V;带滤波器和不带滤波器的变频器，以及;230;V;不带滤波器的变频器）须外接下表;中列出的;EMC;滤波器。在此情况下，必须使用屏蔽输出电缆，并且大电缆长度为;25;m（400;V;变频器）或;5;m（230;V;变频器）。
订货数据
| 外形尺寸 | 变频器额定功率 | EMC 滤波器等级;B | ||
| 订货号 | 电压 | 电流 | ||
| 三相交流;400 V 变频器 | ||||
| FSA | 0.37;kW | 6SL3203-0BE17-
7BA0 |
380 V;至;480;V | 11.4 A |
| 0.55;kW | ||||
| 0.75;kW | ||||
| 1.1 kW | ||||
| 1.5 kW | ||||
| 2.2 kW | ||||
| FSB | 3;kW | 6SL3203-0BE21-
8BA0 |
380 V;至;480;V | 23.5 A |
| 4;kW | ||||
| FSC | 5.5 kW | |||
| FSD | 7.5 kW | 6SL3203-0BE23-
8BA0 |
380 V;至;480;V | 49.4 A |
| 11;kW | ||||
| 15;kW | ||||
| FSE | 18.5;kW | 6SL3203-0BE27-
5BA0 |
380 V;至;480;V | 72;A |
| 22;kW | ||||
| 单相交流;230 V 变频器 | ||||
| FSA | 0.12;kW | 6SE6400-2FL01-
0AB0 |
200 V;至;240;V | 10;A |
| 0.25;kW | ||||
| 0.37;kW | ||||
| 0.55;kW | ||||
| 0.75;kW | ||||
| FSB | 1.1 kW | 6SE6400-2FL02-
6BB0 |
200 V;至;240;V | 26;A |
| 1.5 kW | ||||
| FSC | 2.2 kW | |||
| 3;kW | 西门子推荐使用“EPCOS;B84113H000;G136”型号或同等;EMC;滤波;器。 | |||
连接EMC滤波器到变频器

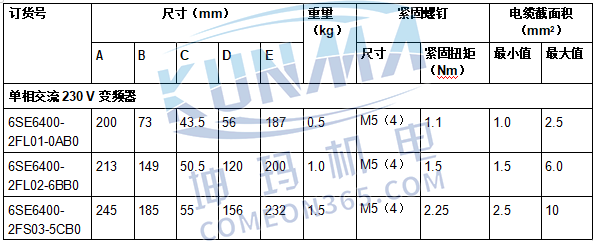

安装尺寸
;
