西门子变频器V20屏蔽连接件
2020-11-28
功能
屏蔽连接件是作为变频器的选件提供的。;使用该选件可以实现简便、高效的屏蔽层连;接，从而确保变频器的安装符合;EMC;规范的要求。
产品组成
| 变频器类型 | 屏蔽连接件 | |
| 示意图 | 产品组成 | |
| FSB | 订货号：6SL3266-1AB00-0VA0
; ; |
①;屏蔽板
② 2 个 卡扣;1) ③ 3 个;电缆屏蔽层压线夹 ④;7;个;M4;螺钉（紧固扭;矩：1.8 Nm ±;10%） |
| FSC | 订货号：6SL3266-1AC00-0VA0
; ; |
①;屏蔽板
② 2 个 卡扣;1) ③ 3 个;电缆屏蔽层压线夹 ④;7;个;M4;螺钉（紧固扭;矩：1.8 Nm ±;10%）2) |
| FSD/FSE | 订货号：6SL3266-1AD00-0VA0;(FSD)
订货号：6SL3266-1AE00-0VA0（FSE） ; ; |
①;屏蔽板
② 2 个 卡扣;1) ③ 4 个;电缆屏蔽层压线夹 ④;8;个;M4;螺钉（紧固扭;矩：1.8 Nm ±;10%）2) |
1) ;;;只有在将屏蔽板安装至壁挂式安装的变频器上时才需要使用卡扣。
2) ;;;对于穿墙式安装的变频器，在将屏蔽板安装至变频器上时必须使用两个 M5 螺钉和螺母（紧固扭矩：2.5;Nm±;10%）而非;M4 螺钉（图中“ ”所示）。
尺寸（mm）
安装屏蔽连接件至变频器
;
| 对于壁挂式安装的变频器： | |

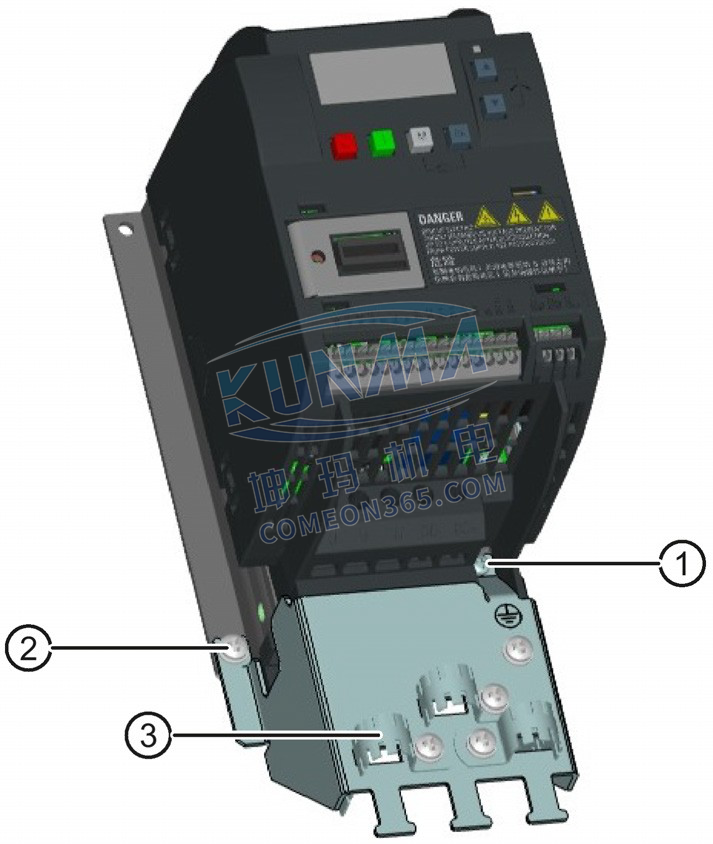

| 安装至;FSA
; ; |
① 松开 PE;螺钉，将屏蔽板置于螺钉下 |
| 方，然后用;1.8;Nm（公差：± 10%）的扭 | |
| 矩重新拧紧螺钉。 | |
| ②;压紧屏蔽板与电柜壁之间的散热器部 | |
| 分，然后用;1.8;Nm（公差：± 10%）的扭 | |
| 矩拧紧螺钉和螺母。 | |
| ③;在安装变频器的过程中根据实际电缆直 | |
| 径相应调整压线夹的折叠程度。 | |
;
| 安装至;FSB/FSC/FSD/FSE
; ; |
①;压紧卡扣和屏蔽板之间的散热器部分， |
| 然后用;1.8;Nm（公差：±;10%）的扭矩拧 | |
| 紧螺钉。 | |
| ②;在安装变频器的过程中根据实际电缆直 | |
| 径相应调整压线夹的折叠程度。 | |

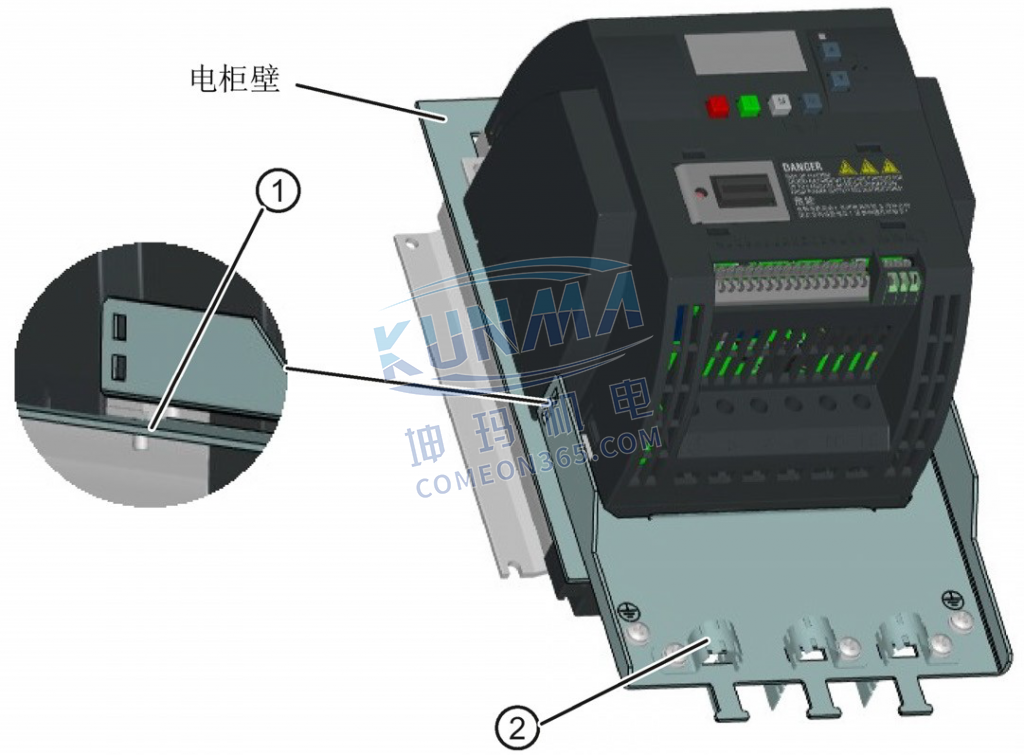

| 对于穿墙式安装的变频器： | |
; ; |
请注意在此情况下无须使用卡扣。 |
| ①;压紧屏蔽板与电柜壁之间的散热器部 | |
| 分，然后用匹配的螺钉而非卡扣从电柜壁 | |
| 背面拧紧螺钉（外形尺寸;B 为;M4 螺钉， | |
| 外形尺寸;C;或;D;为;M5;螺钉）。螺钉紧固 | |
| 扭矩：M4 = 1.8 Nm ± 10%；M5 =;2.5 | |
| Nm ±;10% | |
| ②;在安装变频器的过程中根据实际电缆直 | |
| 径相应调整压线夹的折叠程度。 | |
;
;
