西门子变频器怎么设置PID控制器

2020-11-27

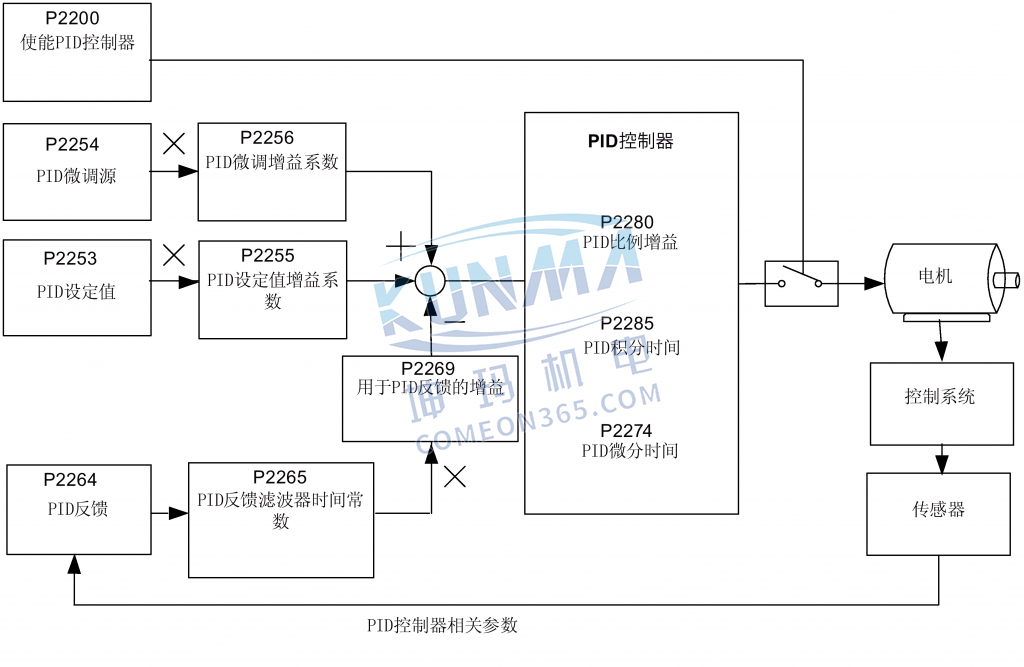

功能

变频器内置的;PID;控制器(工艺控制器)支持多种简单过程控制任务,例如,压力控;制、水位控制或流量控制。;PID;控制器以受控过程变量对应其设定值的方式来定义电机;的速度设定值。

西门子变频器怎么设置PID控制器

参数 功能 设置
主要功能参数
P2200[0...2] BI:;使能;PID;控制器 此参数允许用户使能/禁止;PID;控制器。;参数值设为;1

时使能;PID;闭环控制器。

参数值为;1;时自动禁止;P1120;和;P1121;中设定的常;规斜坡时间以及常规频率设定值。

工厂缺省值:;0

P2235[0...2] BI:;使能;PID-MOP(UP;命令) 此参数定义;UP;命令源。

可能的参数值设置:;19.13(BOP),722.x(数字量;输入),2036.13(RS485 上的;USS)

参数 功能 设置
P2236[0...2] BI:;使能;PID-MOP(DOWN;命

令)

此参数定义;DOWN;命令源。

可能的参数值设置:;19.14(BOP),722.x(数字量;输入),2036.14(RS485 上的;USS)

额外调试参数
P2251 PID;模式 = 0: PID;作为设定值(工厂缺省值)

= 1: PID;作为微调源

P2253[0...2] CI:;PID;设定值 此参数定义;PID;设定值输入的设定值源。;可能的参数值设置:;755[0](模拟量输入;1),;2018.1(USS;PZD;2),2224(固定;PID;实际设定;值),2250(PID-MOP;输出设定值)
P2254[0...2] CI:;PID;微调源 此参数选择;PID;设定值的微调源。;可能的参数值设置:;755[0](模拟量输入;1),;2018.1(USS;PZD;2),2224(固定;PID;实际设定;值),2250(PID-MOP;输出设定值)
P2255 PID;设定值增益系数 范围:;0.00;至;100.00(工厂缺省值:100.00)
P2256 PID;微调增益系数 范围:;0.00;至;100.00(工厂缺省值:100.00)
P2257 PID;设定值斜坡上升时间展开 范围:;0.00;至;650.00(工厂缺省值:1.00)
P2258 PID;设定值斜坡下降时间展开 范围:;0.00;至;650.00(工厂缺省值:1.00)
P2263 PID;控制器类型 = 0: D;分量作用于反馈信号(工厂缺省值)

= 1: D;分量作用于误差信号

P2264[0...2] CI:;PID;反馈 可能的参数值设置:;755[0](模拟量输入;1),2224

(固定;PID;实际设定值),2250(PID-MOP;输出设;定值)

工厂缺省值:;755[0]

P2265 PID;反馈滤波器时间常数展开 范围:;0.00;至;60.00(工厂缺省值:0.00)
P2267 PID;反馈的大值[%] 范围:;-200.00;至;200.00(工厂缺省值:100.00)
P2268 PID;反馈的小值[%] 范围:;-200.00;至;200.00(工厂缺省值:0.00)
P2269 用于;PID;反馈的增益 范围:;0.00;至;500.00(工厂缺省值:100.00)
P2270 PID;反馈函数选择器 = 0:;禁止(工厂缺省值)

= 1:;平方根(root(x))

= 2: 平方(x*x)

= 3: 立方(x*x*x)

P2271 PID;转换器类型 = 0 :;禁止(工厂缺省值)

= 1: PID;反馈信号反相

参数 功能 设置
P2274 PID;微分时间展开 范围:;0.000;至;60.000

工厂缺省值:;0.000(微分时间不产生任何影响)

P2280 PID;比例增益 范围:;0.000;至;65.000(工厂缺省值:3.000)
P2285 PID;积分时间展开 范围:;0.000;至;60.000(工厂缺省值:0.000)
P2291 PID;输出上限[%] 范围:;-200.00;至;200.00(工厂缺省值:100.00)
P2292 PID;输出下限[%] 范围:;-200.00;至;200.00(工厂缺省值:0.00)
P2293 PID;极限值的斜坡上升/下降时间

展开

范围:;0.00;至;100.00(工厂缺省值:1.00)
P2295 用于;PID;输出的增益 范围:;-100.00;至;100.00(工厂缺省值:100.00)
P2350 PID;自整定使能 =;0:;禁止;PID;自整定(工厂缺省值)

=;1:;PID;自整定采用;Ziegler;Nichols;(ZN)标准

= 2: PID 自整定同;1,加上一些超调(O/S)

= 3: PID 自整定同;2,但超调(O/S)很少或没有

=;4:;PID;自整定只改变;P;和;I;的值,四分之一阻尼响;应

P2354 PID;整定超时长度展开 范围:;60;至;65000(工厂缺省值:240)
P2355 PID;整定补偿[%] 范围:;0.00;至;20.00(工厂缺省值:5.00)
输出值
r2224 CO:;固定;PID;实际设定值[%]
r2225.0 BO:;PID;固定频率状态
r2245 CO:;RFG;的;PID-MOP;输入频率[%]
r2250 CO:;PID-MOP;输出设定值[%]
r2260 CO:;PID-RFG;后的;PID;设定值[%]
P2261 PID;设定值滤波器时间常数展开
r2262 CO:;RFG;后经过滤波的;PID;设定值[%]
r2266 CO:;经过滤波的;PID;反馈[%]
r2272 CO:;PID;定标反馈[%]
r2273 CO:;PID;误差[%]
r2294 CO:;PID;输出实际值[%]
