怎么在多泵控制模式下运行变频器

2020-11-27

功能

多泵控制功能基于;PID;控制系统允许变频器多控制;2;个额外的水泵或风扇。;整个系统;包括一台由变频器控制的水泵,以及多;2;个通过接触器或电机起动器控制的额外水泵/;风扇。;接触器或电机起动器通过变频器的数字量输出端进行控制。

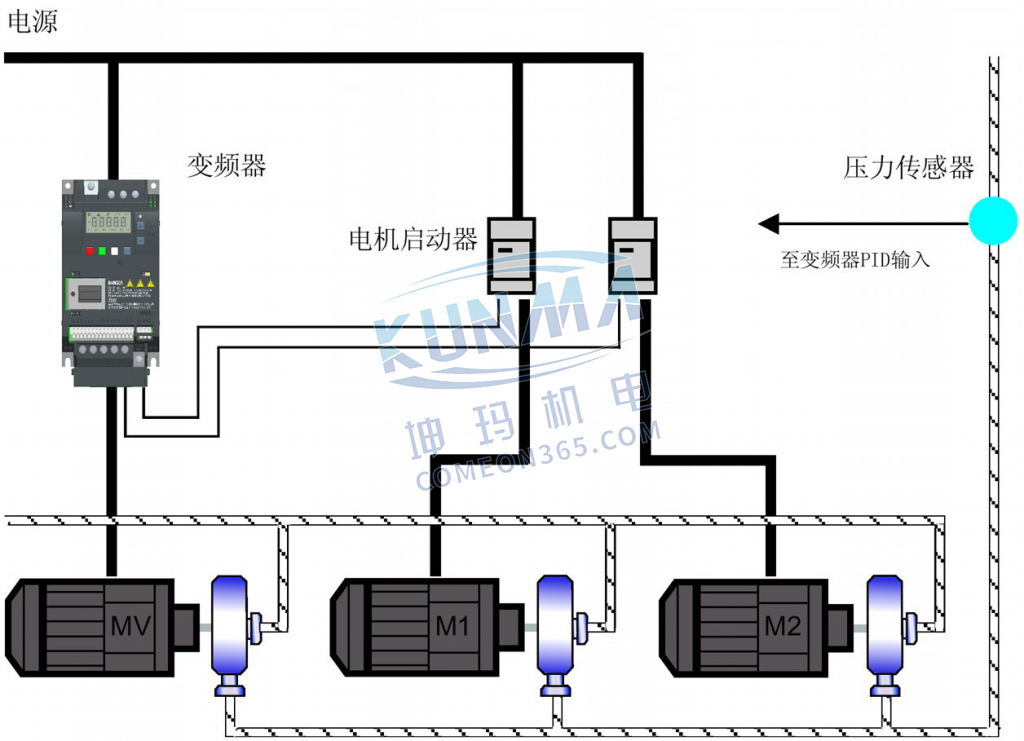

下图介绍了一个典型的水泵系统。

怎么在多泵控制模式下运行变频器

怎么在多泵控制模式下运行变频器

怎么在多泵控制模式下运行变频器

设置参数

参数 功能 设置
P2370[0...2] 多泵控制停机模式 当使用多泵控制时,此参数可选择外部电机的停机模;式。

= 0:;常规停机(工厂缺省值)

= 1:;顺序停机

P2371[0...2] 多泵控制配置 此参数为多泵控制中的外部电机(M1,M2)选择配;置。

= 0:;禁止多泵控制

= 1: M1 = 1 x MV,M2 =;未安装

= 2: M1 = 1 x MV,M2 = 1 x;MV

= 3: M1 = 1 x MV,M2 = 2 x;MV

P2372[0...2] 多泵控制循环 此参数使能多泵控制下的电机循环。

= 0:;禁止(工厂缺省值)

= 1: 使能

参数 功能 设置
P2373[0...2] 多泵控制滞环[%] P2373;为;PID;设定值的百分比,该值必须在加泵延迟;开始之前超过;PID 误差;P2273。

范围:;0.0;至;200.0(工厂缺省值:20.0)

P2374[0...2] 加泵延迟展开 此参数定义开始加泵之前的延迟时间,PID;误差

P2273 必须在此之前超过多泵控制滞环;P2373。

范围:0 至;650(工厂缺省值:30)

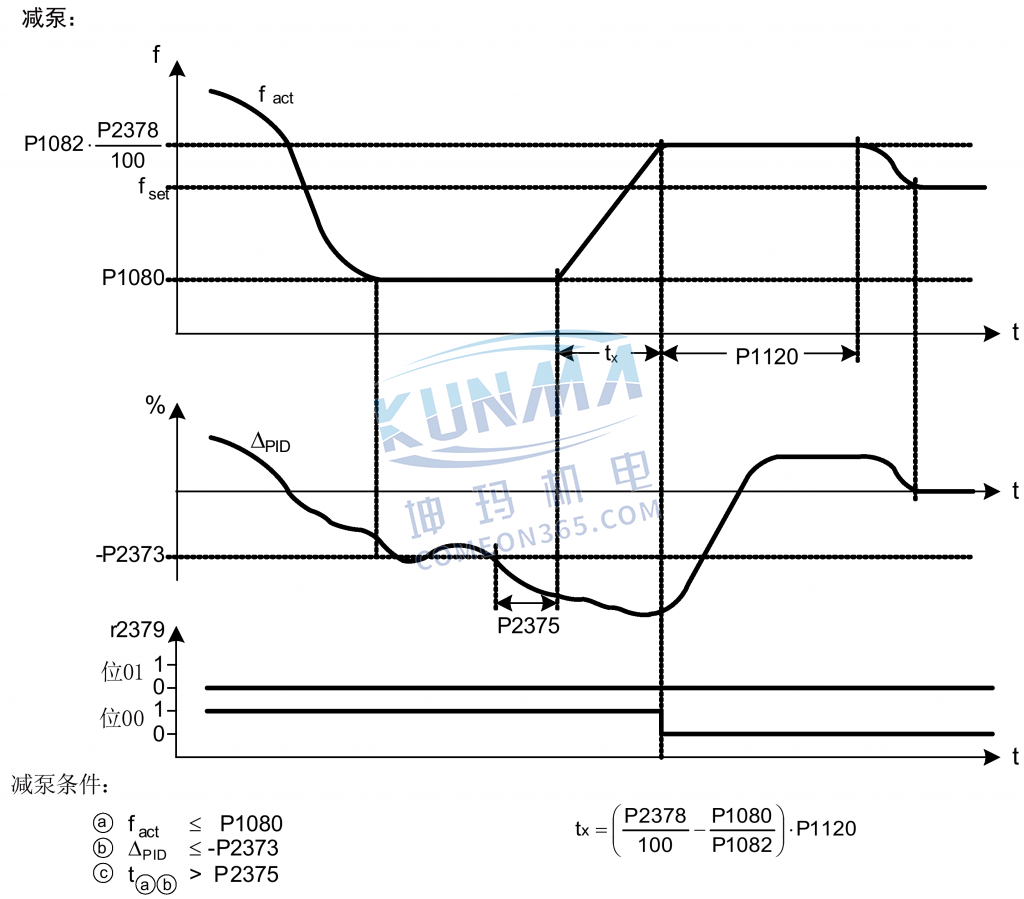

P2375[0...2] 减泵延迟展开 此参数定义开始减泵之前的延迟时间,PID;误差

P2273 必须在此之前超过多泵控制滞环;P2373。

范围:0 至;650(工厂缺省值:30)

P2376[0...2] 加泵延迟超驰[%] P2376;为;PID;设定值的百分比。;当;PID;误差;P2273

超出该值时,加泵/减泵与延迟计时器无关。;范围:;0.0;至;200.0(工厂缺省值:25.0)

说明:该参数值必须始终大于多泵控制滞环;P2373。

P2377[0...2] 多泵控制关闭计时器展开 此参数定义加泵或减泵后防止延迟超驰的时间。;范围:0 至;650(工厂缺省值:30)
P2378[0...2] 多泵控制频率;f_st;[%] 此参数设置在加泵/减泵时数字量输出开关的频率,同;时变频器从大频率斜坡运行至小频率(或反;之)。

范围:;0.0;至;120.0(工厂缺省值:50.0)

r2379.0...1 CO / BO:;多泵控制状态字 此参数显示多泵控制的输出字,从而便于进行外部连;接。

位;00:;启动电机;1(1:是;0:否);位;01:;启动电机;2(1:是;0:否)

P2380[0...2] 多泵运行小时数[h] 此参数显示外部电机运行的小时数。;下标:

[0]:;电机;1;运行小时数

[1]:;电机;2;运行小时数

[2]: 未使用

范围:0.0 至;4294967295(工厂缺省值:0.0)
