变频器壁挂式安装

2020-11-27

变频器可直接安装在电柜壁上。

不同外形尺寸的变频器还可以采用另一种安装方式。;更多详情,请参见以下章节部分:

  • 穿墙式安装(外形尺寸B至;E)

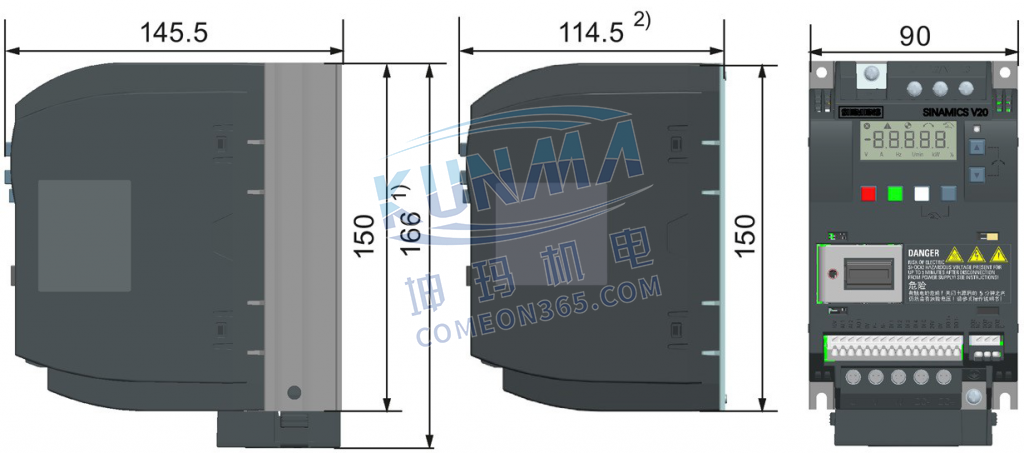

尺寸及钻孔样式

尺寸(mm 钻孔样式(mm
外形尺寸;A

变频器壁挂式安装

变频器壁挂式安装

1);带风扇的外形尺寸;A;的高度

2);平板变频器(仅有;400;V;0.75;kW;版本)的纵深

固定方式:;4;个;M4 螺钉、螺母、垫圈;紧固扭矩:;1.8;Nm;±;10%
外形尺寸;B ;

变频器壁挂式安装

变频器壁挂式安装

固定方式:;4;个;M4 螺钉、螺母、垫圈;紧固扭矩:;1.8;Nm;±;10%
尺寸(mm 钻孔样式(mm
外形尺寸;C

变频器壁挂式安装

变频器壁挂式安装

固定方式:;4;个;M5 螺钉、螺母、垫圈;紧固扭矩:;2.5;Nm;±;10%
外形尺寸;D ;

变频器壁挂式安装

变频器壁挂式安装

固定方式:;4;个;M5 螺钉、螺母、垫圈;紧固扭矩:;2.5;Nm;±;10%
尺寸(mm 钻孔样式(mm
外形尺寸;E

变频器壁挂式安装

;

变频器壁挂式安装

固定方式:;4;个;M5 螺钉、螺母、垫圈;紧固扭矩:2.5 Nm ±;10%

;
