西门子变频器故障F0001-过电流

2020-11-26

以下信息适用范围:MM420/430/440

F0001

以下内容仅作为故障报警排查的指导,不具有绝对性,导致变频器故障报警的原因很多,情况也较复杂,本文只是对常见的故障报警原因和处理方法进行说明,供参考。

故障名称:变频器过电流,变频器输出电流超过大允许电流,常见故障可分为以下三类,电机故障、负载问题以及变频器故障。F0001处理步骤;

处理MM4系列变频器F0001故障,应首先明确变频器在何种工况下发生F0001故障,再按照故障的可能性逐条原因排查。常见工况:

  1. 上电不运行就发生F0001故障,并且不能复位故障
  2. 上电没有F0001故障,一启动马上报F0001故障,可以复位但启动马上又出现F0001
  3. 正常运行过程中偶尔报F0001故障

;对于第1种情况,由变频器问题引起的可能性较大,可尝试拆除控制接线、电机接线,只保留变频器供电电源和地线,尝试能否复位故障,如果不能复位,变频器可能损坏,请联系维修部门。如果故障能复位,检查变频器外部接线是否存在问题。

对于第2种情况,由电机问题引起的可能性较大,可尝试拆除控制接线、电机接线,只保留变频器供电电源和地线,尝试使用BOP面板空载启动变频器(变频器控制方式需要设置为V/F方式),如果变频器不出现F0001故障,请着重检查电机和电机电缆绝缘情况、电机电缆是否超长、以及电机电缆是否存在接触不良的情况,或更换电机进行测试。如果变频器仍然出现F0001故障,变频器可能损坏,请联系维修部门。

对于第3种情况,由负载问题引起的可能性较大,请按照“常见故障原因”中负载问题逐条分析。

注意:该故障无法屏蔽。

可依据以下流程进行故障排查:

西门子变频器故障F0001-过电流

西门子变频器故障F0001-过电流

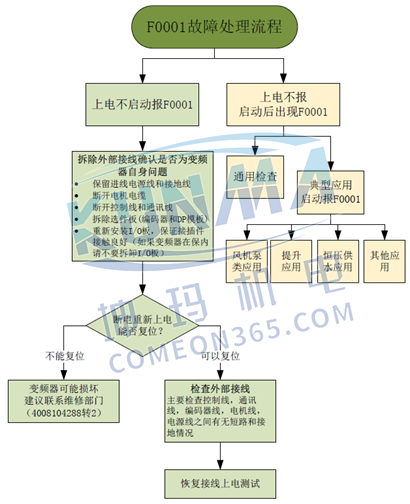

图1 上电不启动报F0001

西门子变频器故障F0001-过电流

图2 通用检查

西门子变频器故障F0001-过电流

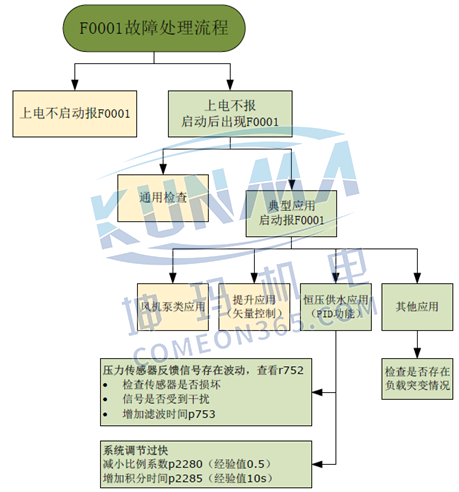

图3 典型应用-风机泵类应用

西门子变频器故障F0001-过电流

图3 典型应用-风机泵类应用

西门子变频器故障F0001-过电流

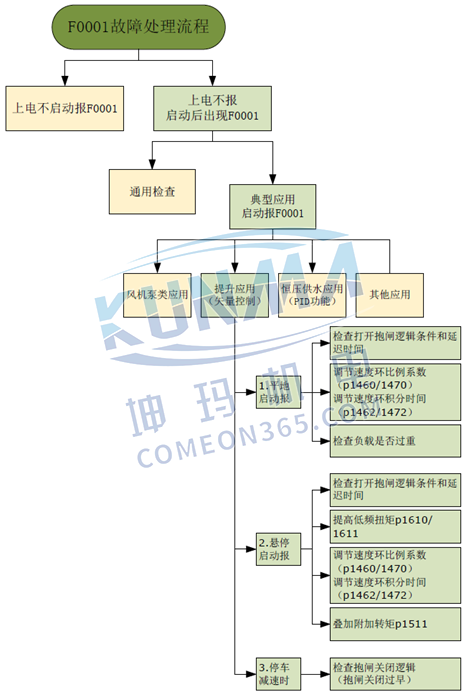

图4 典型应用-提升应用

西门子变频器故障F0001-过电流

图5 典型应用-恒压供水和其他应用

常见故障原因

  1. 电机问题
  • 电机绕组相间或对地短路
  • 电机电缆有接地故障
  • 电机电缆长度超过了大允许得电缆长度
  • 电机电缆接线存在接触不良的情况
  1. ;负载问题
  • 负载电机遇到冲击,或机械结构出现“卡住”现象,引起电机电流突然增加
  • 变频器输出频率超过电机额定频率,电机处于弱磁状态,负载波动引起过电流
  • 变频器斜坡上升下降时间与负载特性不匹配,如加、减速时间太短,
  • 电动机功率与变频器的功率不相匹配,小马拉大车的情况(小变频器拖动大电机)
  • 变频器运行过程当中,使用接触器投入或切除电机
  • ;PID控制,反馈信号受到干扰波动较大,PI参数不合适
  • 启动正在旋转的电机
  • 矢量控制时电机参数或速度环参数不准确
  • 势能负载(例如起重机)启动时过电流,电机抱闸控制不合理,或启动力矩不够
  1. 变频器问题
  • 变频器I/O板接触不良
  • 变频器内部器件短路
  • ;变频器电流检测元件故障
