西门子变频器故障F0002-过电压怎么处理

2020-11-26

F0002

以下内容仅作为故障报警排查的指导,不具有绝对性,导致变频器故障报警的原因很多,情况也较复杂,本文只是对常见的故障报警原因和处理方法进行说明,供参考。

故障名称:直流母线过电压,是指变频器的直流母线电压超过过电压阀值(过电压阀值表)。

常见处理办法;

1.电源电压过高

  • 万用表测量变频器进线电压是否超过允许电压范围
  • 现场是否有电容补偿柜投入,以及现场是否有其它设备导致电网电压存在尖峰

2.负载能量回馈

  • ;大惯量负载减速可通过延长斜坡时间P1121,或使用大电压控制器避免过电压,如果需要大惯量负载快速减速需要使用制动单元 制动电阻(对于MM440 75kw以下,内置了制动单元)
  • 位能负载应用需要使用制动单元 制动电阻(对于MM440 75kw以下,内置了制动单元)

3.硬件问题

  • 万用表测量变频器进线电压,测量变频器直流母线电压(DC /DC-端子,正常情况下为进线电压的1.35倍左右,400输入电压直流母线电压约540左右(带负载时),不带载时电压会更高点),查看r0026参数显示变频器测量的直流母线电压,正常情况下测量的直流母线电压和r0026的值应该基相同,判断这3个电压值的关系是否正确,如不正确变频器可能损坏。
  • 如果出现每次一启动就报,检查输出侧电缆或电机的绝缘

注意:过电压阀值固化在变频器中,该值无法修改,并且该故障无法屏蔽。

常见故障原因

  1. 电源电压过高
  • 电源波动
  • ;电源侧其他设备引起的操作过电压
  1. 负载能量回馈
  • 大惯量负载减速
  • 位能性负载
  • ;负载突变(突然减载)
  1. 硬件问题
  • 变频器直流电压检测回路故障
  • 输出侧电缆或电机接地故障
  • 输出侧电缆或电机端子虚接

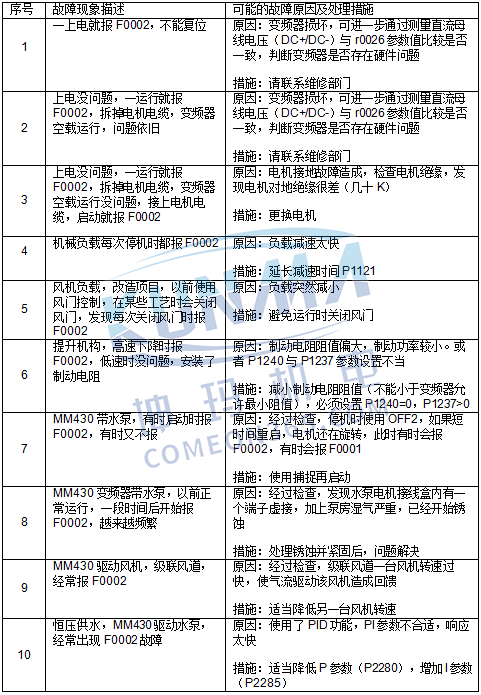

F0002解决方案案例:

西门子变频器故障F0002-过电压怎么处理

F0002案例集

如何进行故障确认

  • 方法1:为变频器断电重新上电;
  • 方法2:使用操作面板的Fn键确认故障,当变频器出现故障后按操作面板Fn键确认当前故障;
  • 方法3:使用数字量输入信号确认故障,将数字量输入功能设置为故障确认,当变频器出现故障后该数字量输入的上升沿确认当前故障。例如,使用数字量输入3(DIN3,7号端子)作为故障确认,设置P0703=9,出现故障后将7号端子闭合确认当前故障;
  • 方法4:使用通讯控制字确认故障(USS或PROFIBUS通讯),当使用通讯控制变频器时,控制字1的第7位为故障确认,当此出现故障后发送控制字04FE(16进制)确认当前故障。

注意:使用以上方法不能确认当前故障时,可能由于参数设置错误,或变频器故障现象没有被排除,或变频器存在永久故障(损坏)。

故障报警历史记录

MM4系列变频器发生报警或者故障时,变频器自动记录报警代码和故障代码,可供用户查询。当用户排除了故障源、报警源后,如果用户需要清除之前的记录,可以进行报警故障记录清除。

如何查询故障历史记录?

MM420/430/440多可以记录8个故障记录,参数r0947的下标in000和in001记录着当前发生的故障代码,in002至in007记录着曾经发生的故障代码,其中in002和in003记录着距当前时刻近发生的故障代码,in004和ni005次之,in006和in007记录着距当前时刻远发生的故障代码。

例如:r0947.in002=3,表示曾经发生过F0003故障。

如何查询报警历史记录?

MM420/430/440多可以记录4个报警记录,参数r2110的下标in000和in001记录着当前发生的报警代码,in002至in003记录着曾经发生的报警代码。

例如:r2110.in002=501,表示曾经发生过A0501报警。

故障报警记录如何清除?

  • P0952记录着故障总数,当P0952;设置为0时,清除所有故障的历史记录。
  • P2111记录着报警总数,当P2111;设置为0时,清除所有报警的历史记录。

如何查询故障时间?

未使用AOPAAOPMM420/MM430/MM440无法查询故障发生的准确时间,只能查询故障发生时的系统上电时间(相对时间)。

BOP查询方法

安装了AOP或AAOP高级操作面板并且设置了时钟的MM420和MM440才能够查询故障发生的准确时间。

AOP查询方法

如何将变频器的继电器输出功能定义为报警或故障输出

如何屏蔽故障/报警信号
