西门子S7-1500 SR指令、RS指令是什么意思_SR指令、RS指令有什么作用



一、SR指令、RS指令的含义

想要使用好西门子S7-1500就先要了解SR、RS指令,两者对于PLC编程起着关键的作用,下面简单介绍一下这两个指令的含义。

SR指令:复位优先型触发器。它有两个输入S和R,一个输出Q。现用0和1分别表示信号的高低电平

RS指令:RS触发器和SR触发器和大体一致,但当S=1,R=1时,SR触发器复位优先,输出低电平Q=0,RS触发器置位优先,输出高电平Q=1

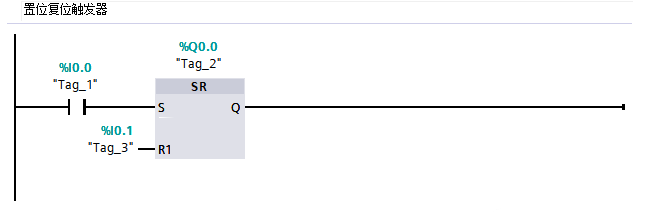

二、SR指令的实际应用

  • 当I0.0接通,I0.1未接通时,Q0.0置位
  • 当I0.0未接通,I0.1接通时,Q0.0复位
  • 当I0.0和I0.1都接通时,Q0.0复位



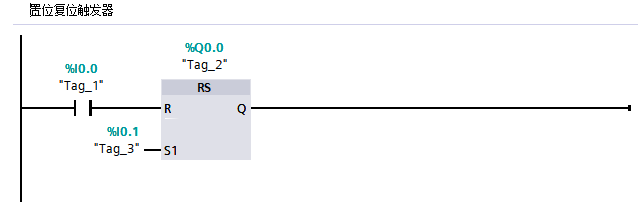

三、RS指令的实际应用

  • 当I0.0接通,I0.1未接通时Q0.0复位
  • 当I0.0未接通,I0.1接通时,Q0.0置位
  • 当I0.0和I0.1都接通时,Q0.0置位
