变频器防雷措施

在雷雨季节时期，大气中容易产生雷电涌，而雷电浪涌入侵电气设备会轻则导致短路现象，重则导致引雷从而导致火灾，所以防雷措施必不可少！

一、雷击的分类，为什么会要做防雷措施

雷击分为直击雷和感应雷。直击雷是雷电直接落在雷击物上，产生的破坏最大;感应雷是雷电产生的电磁波在导体上产生的感应高压，使连接到导体上的电器过压而损坏。在电网上，已经安装了多级避雷器，但前级雷电的残存电压或变频器附近的雷电感应电压仍然会对变频器造成破坏。

二、防雷措施

1、为防止浪涌电压对变频器的破坏，可在变频器的输入端增设压敏电阻，其耐压应低于功率模块的耐压．以保护元器件不被击穿。
2、选用产生低浪涌电压的断路器，并同时采用压敏电阻。
3、变压器一次断开时，可通过程序控制，使变频器提前断开。同时，也要增设相关的压敏电阻保护，通过励磁储存能量计算电阻值。此外，主回路用的避雷器和熔断器应选用特种规格。

4、一般利用大楼主钢筋联合接地。开凿大楼主钢筋，焊接引出地线，根据防雷规范连接导线，防雷器地线应短而直，不宜大于0.5m。

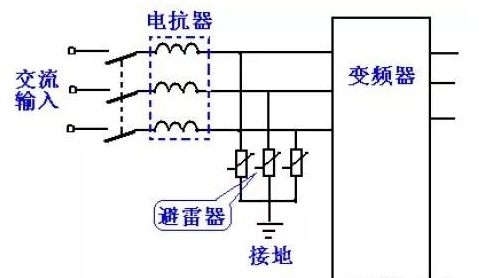

5、在变频器控制柜中安装进线避雷器。 进线避雷器可采用电源防雷模块，滑道安装，并联接地。该避雷器模块为间隙放电，冲击放电电流15kA(10/350μs) ，工作电压250V。也可以采用在电源线上并联压敏电阻防雷

6、避雷器首先是一种雷击放电流的泄放通道，也是一种等电位连接器。所有避雷器的保护原理是在雷击瞬间保证设备、大地、建筑物及其附属设备之间构成等电位体，从而避免过电压的损害，其中最关键的就是接地系统。
