欧陆590C串口RS485通信教程

2021-07-30

本次通讯教程设计串口调试软件,本站提供调试欧陆590 派克590串口调试工具DSELite下载   点击下载



一、设置通讯参数

欧陆590C调速器里面打开P1口的铜鼓县你允许,设置调速器的占位为2,波特率为9600、



二、设置串口软件与欧陆590C的通讯协议

  • 1 start(启动位)
  • 7 bit ASCII data(数据位)
  • 1 parity(校验位)
  • 1 stop bit (10 bits)(停止位)
  • Even(偶较验)



三、按照欧陆590C RS-485说明书接线

RS-485说明书

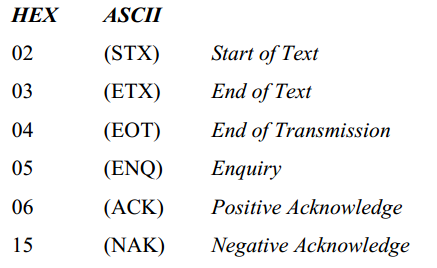

四、控制符说明



五、欧陆590C直流调速器读取一个参数值

格式:EOT GID GID UID UID C1 C2 ENQ

用如下例子说明

设置欧陆590C的站号为2 读取参数TAG62(速度反馈值),向调速器发送下面字符串:04 30 30 32 32 30 41 05

发送这串字符后,调速器会把当前状态下速度反馈值发送到串口调试软件的接收区,格式应为:





读取速度反馈值在串口调试软件接收区显示的字符串:02 30 41 30 30 2E 03 5C

这一串字符代表调速器现在的反馈值为0



六、如何写入参数到欧陆590C直流调速器中

格式:EOT GID GID UID UID STX C1 C2 D1 D2 D3 ETX BCC

例:向欧陆590C直流调速器点动速度值1(TAG 218)写入一个50%的值

向调速器发送下面格式字符串:04 30 30 32 32 02 34 30 35 30 2E 03 2C

在串口通讯软件的接收区会返回一个06的数值,代表调速器已经响应了此次读写
