JOG/SLACK功能介绍

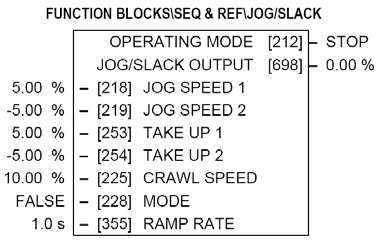

菜单如图：

在实际应用中，欧陆590直流调速器要如何实现点动，网带张紧和放松功能呢？

我们使用这个功能 需要输入来源于SEQUENCING 功能块的起动和点动信号，速度给定来自于RAMPS 模块。模块输出连接到 RAMPS 功能块。

在欧陆590直流调速器中，JOG/SLACK 参数修改并替代斜坡输入速度给定。需要一个数字输入来进行模 式切换以实现全部功能。

JOG/SLACK OUTPUT 参数内部连接到 RAMPS 功能块。该输出为当前模式

（MODE，START，JOG 组合）所需的速度给定修正值。

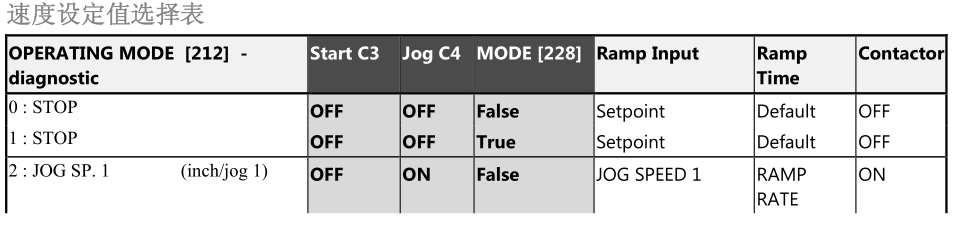

模式组合参见速度给定选择表。

1、Jog: START 为 OFF，点动速度给定替换斜坡速度给定。MODE 来选择 jog setpoints 1 还是 jog setpoints RAMP RATE 替代 RAMP ACCEL TIME 和 RAMP DECEL TIME。S-RAMP 也被设为 0.00%.

2、Take Up Slack: Start 为 ON, 点动信号执行"take up slack"功能。当收到点动信号，TAKE UP 设定值叠加到斜坡速 度给定上。MODE 和 Jog 值来决定采用 TAKE UP 1 或 2。

3、Crawl: 当 Start 和 Jog 均 ON, MODE 为 TRUE，则 CRAWL SPEED 替换斜坡速度给定作为输出

MODE参数的设置：在点动速度、张紧速度和爬行速度间做出选择。需要一个数字输入连接到该参数（用C6,C7,C8这三个中的任意一个开关量输入端,将TAG标记号改成228就可以）。

请按照下面的图设置需要的功能组合！
