欧陆/派克590调速器 STANDSTILL 静止逻辑 使用说明

2021-06-11

欧陆590/派克590调速器 STANDSTILL 静止逻辑 使用说明

静止逻辑功能的菜单在下图这个地方:

STANDSTILL

欧陆590静止逻辑功能的菜单

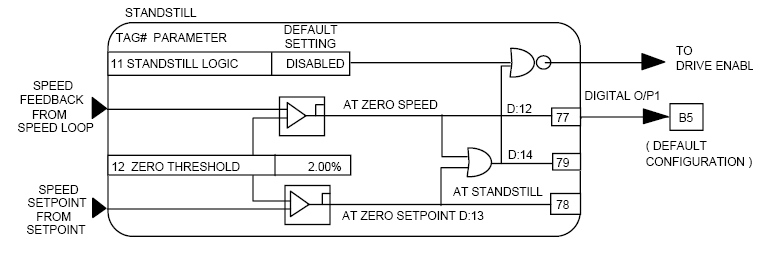

欧陆590调速器STANDSTILL逻辑图如下:

欧陆590调速器STANDSTILL逻辑图



使用的时候,我们给欧陆590调速器的设定零速阀值,当速度设定点为零时禁止电机旋转,该模块的输入为速度环的 SPEED FEEDBACK 和 SPEED SETPOINT。输出为 AT ZERO SPEED, AT STANDSTILL, 和 AT ZERO SETPOINT。



默认情况下 AT ZERO SPEED 连接到DIGOUT 1 (B5) 。"not at standstill"信号发送到调速器使能逻辑。



当590调速器检测到

  • SPEED FEEDBACK 小于 ZERO THRESHOLD,ZERO SPEED 为TRUE.
  • SPEED SETPOINT 小于 ZEROTHRESHOLD, ZERO SETPOINT 为TRUE
  • ZERO SPEED 和 ZEROSETPOINT 均为 TRUE 时

则STANDSTILL 为 TRUE电机停止。



这个功能非常重要,启用这个功能后可以屏蔽由干扰带来的困扰,也可以使电机避免在590调速器速度给定为零时发生来回抖动,从而引起的590过电流跳闸报警! 而且这个功能还可以保护你的变速箱在电机来回抖动时打齿损坏。
