图文教程:派克590/SSD590直流调速器PID功能模块讲解
2021-09-17
派克590直流调速器的功能模块中有很多实用的模块,使用这些功能模块只需要用户接入相应的信号就可以
这里要给大家分享的是关于PID功能模块的输入/输出信号的用法:

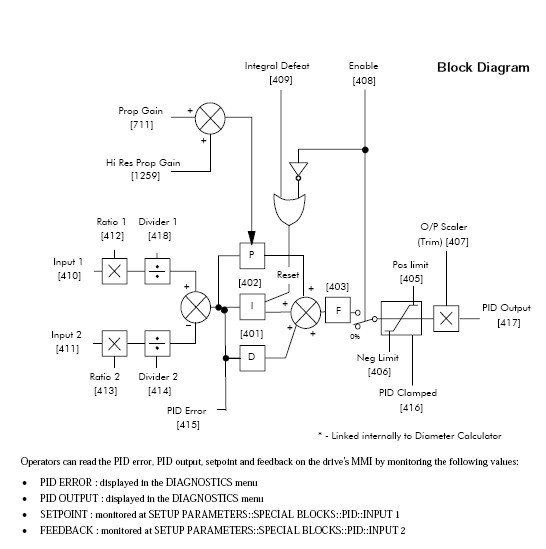

首先来看下这张图
输入信号:PID的两个输入端(input1 410和输入input2 411),系统预设为不连接任何信号,可通过人机接口上的上下箭头调节;如果需要连接设定值或来自其它源的反馈信号,那么,这些信号的目的标记号应指向410和411,即入PID的输入1和输入2的输入
输出信号:系统为PID输出预设的目的标记号是0,这意味着这一模块一般不工作,除非它的目的标记号为非0,指向其它目标,常用的目的是速度设定值,可用配置输入输出菜单下的模块框图菜单来实现这一改变
我们可以把最终的PID输出信号连接到设定合计值1或者2里面,通过设定合计值的输出加入到速度环中,控制速度的快慢,这个功能在轧机系统中的连轧用得多,同时也广泛用于造纸行业和一些需要张力控制的机械设备中。关于张力的启动,需要一个开关量来进行控制,也可以采用调速器的内部信号来控制
