变频器CPU板的动态检修

2019-05-30

变频器维修工程师对变频器CPU板或变频器主板的动态检修是对其电源、控制端子、保护点及输出波形等的检修。在运行之前,需接好运行短接片,并将用户设定的参数记录下来以便维修好后再设定。

CPU板上电源的动态检测

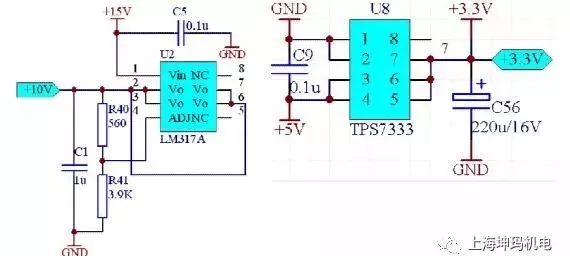

主要对+10V、+3.3V进行检修。±15V和+24V则直接取自主板,其检修主要在主板部分。+10V电源是由+15V电源演变而来,其原理图如下:

控制端子的动态检测

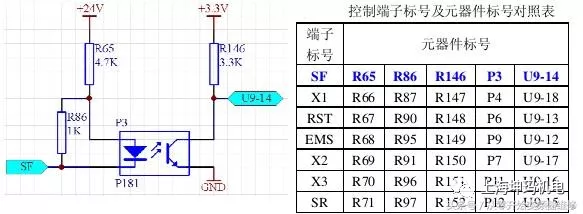

在维修过程中常常会遇到CPU板的某个控制端子及输出信号端子有故障,维修人员须结合原理图对其维修。打开d组参数的InPt察看端子信号是否有效。开关量端子电路原理图如下:

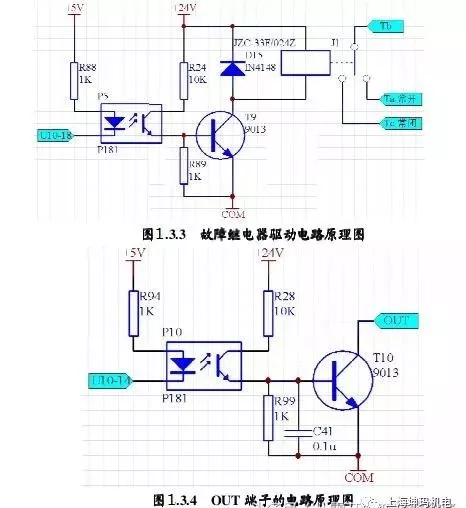

图中标号U9-14指器件U9之第14个管脚。
