变频器恒压供水接线图分享,变频器恒压供水应用

2019-05-28

本文所介绍的是型号为HDI系列的变频器,此变频器用途广泛,许多客户都有拿它来做自动调速、水泵自动控制、恒压供水等。有关恒压供水的接线图及供水设置和设置方法请细看以下内容。

变频器恒压供水设置有关的参数如下:

Pr033

起动指令来源(Pr033=0面板,1 端子)

Pr034=0

运行频率来源 0:操作器(注:PID恒压控制此参数要求是0)

Pr052=32 PID开启

端子X3与COM短接,

PID开启Pr117-Pr119

睡眠频率设定(详情查看说明书21页)Pr150-Pr152(先使用出厂设定值,供水压力恒定的情况下不需要更改)Pr153目标值(此参数设置为目标压力,数值根据远传压力表量程的百分比算)Pr154-Pr156(详情查看说明书22页)J1插针跳线应该在1-AI这个位置远传压力表信号接线端子为:+10V、AI、GND,中心线为AI最后还可以参照说明书75页恒压供水应用举例说明。

变频器恒压供水接线图:

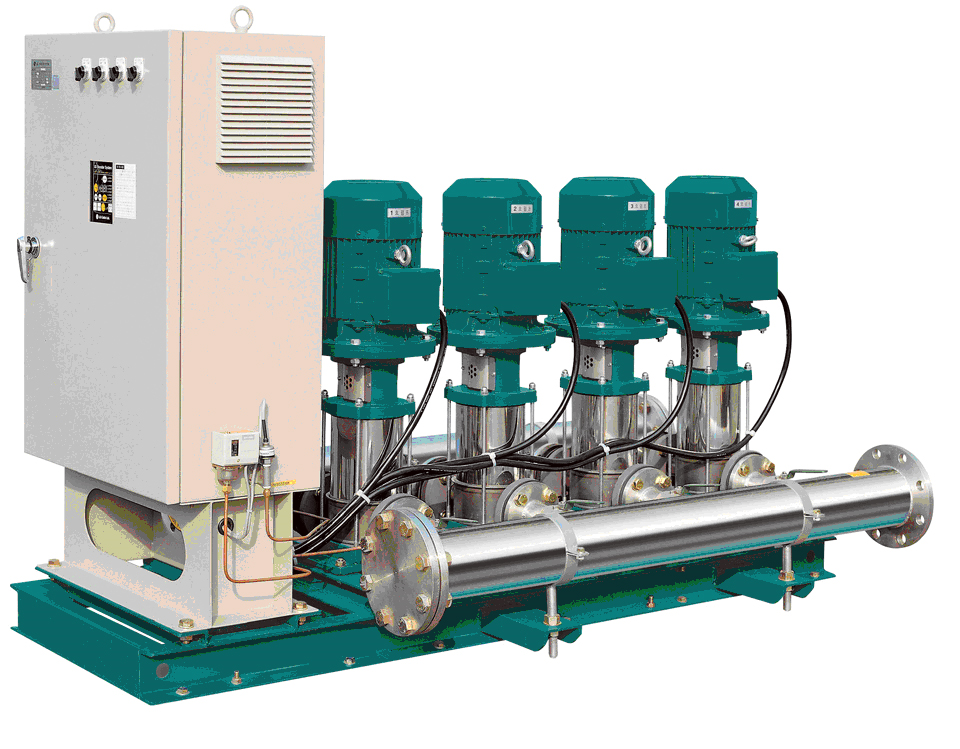

众所周知,使用恒压供水的好处有很多,一般来说主要体现在以下几点:

⒈ 技术先进:采用了变频器和PLC(PC/智能控制器)的自动化控制,使设备根据各种供水要求实现智能化恒压变量供量供水;

⒉ 高效节能:系统能按需设定压力,系统根据设定的压力自动调节水泵转速和水泵运行台数,使设备运行在高效节能的最佳状态;

⒊ 供水压力稳定:系统实现闭环控制,能自动调节设定压力和系统压力的差值,是压力保持恒定;

⒋ 操作稳定:系统由变频器或变频器加智能控制器自动控制,操作极为简单;

⒌ 延长电机、水泵寿命:各泵皆为软启动,消除了启动时的冲击电流。各泵循环启动,使备用水泵不会因长久不用而生锈或使用频繁而磨损。对消防实现定期巡检;

⒍ 完善的保护功能:具有过流、缺相、过压、过热、过载等多种保护,水泵运行如有故障,自动停止工作并报警输出;系统具有自检、故障判断、故障记忆、故障显示、自动启动备用泵等功能;

⒎ 小流量睡眠功能:可配接附属小泵,使系统运行在夜间或其它小流量情况下,自动关闭主泵,开启附属小泵,从而避免因开大功率水泵而造成的浪费;

⒏ 运行动作功能:变频器和控制器的编程与设定方便简单,容易掌握和操作。



如果需要咨询自动化产品的选型问题,请联系我们,坤玛机电会更好的提供相关技术支持。

坤玛机电,专注于工业机电配件20年,工业机电自动化相关配件一站式MRO采购,专注品质及服务。
